Перила - это объекты, которые взаимодействуют с лестницами и другими объектами. Можно добавить перила к имеющимся лестницам или же создать автономные перила.
Компоненты перил
Перила могут иметь ограждения, поручни, стойки, балясины и одну или несколько нижних направляющих. Кроме того, можно добавлять к перилам пользовательские блоки.

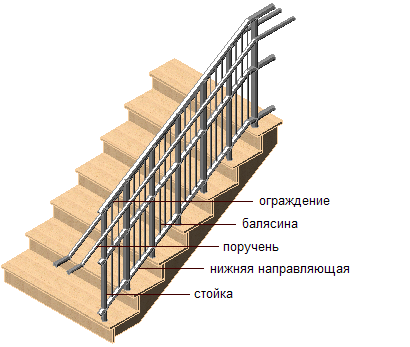

Компоненты перил
Формы перил
Можно устанавливать перила с одной стороны лестницы или с каждой из ее сторон, а также можно установить их со всех сторон лестничной площадки. Можно присоединить перила к AD-объекту любого типа, например к формообразующему элементу. Можно создавать пользовательские перила путем преобразования полилинии. Как следствие, перила могут быть разнообразной формы и могут прикрепляться якорями к прямой, многомаршевой, П-образной или винтовой лестницам.
Пользовательские перила
Пользовательские перила можно создавать, задавая пользовательские блоки и профили, которые предстоит использовать для отдельных компонентов перил. Можно назначить профили компонентам перил в стиле таким образом, чтобы пользовательский участок можно было повторно использовать для создания подробных изображений перил.
Стили перил и их свойства
Стиль перил можно использовать, чтобы контролировать свойства всех перил, использующих этот стиль, а не заниматься внесением изменений свойств в каждые перила на чертеже. В шаблонах имеются разнообразные стили для общепринятых конфигураций перил, например трубное ограждение, фигурный и круглый поручни. В стиле перил можно задать положение и высоту перил, местоположение стоек и интервал между ними, компоненты и профили, выступы, назначение материалов и графические свойства перил.
Материалы перил
В AutoCAD Architecture можно назначать материалы перилам. Эти материалы отображаются на каркасной модели и на рабочих тонированных изображениях или при визуализировании. У материалов имеются конкретные параметры для физических компонентов перил, таких как различные типы направляющих, стойки и балясины. К примеру, можно создать деревянные перила с поручнями и нижней направляющей из нержавеющей стали.

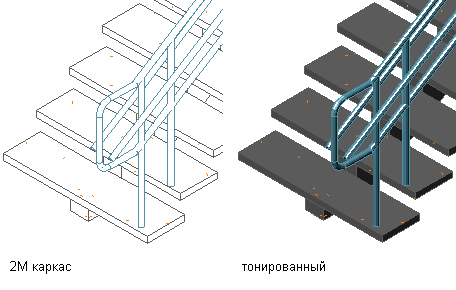

Отображение перил в виде 2D каркасной модели или с визуализированием
AutoCAD Architecture предоставляет для обычных целей проектирования значительный набор стандартных материалов, содержащих параметры для перил. Эта заданные материалы можно использовать "как есть" или изменять их в соответствии с особенностями проектов. Можно также создавать свои материалы "с нуля".
