Эта процедура используется для создания на чертеже автономных перил.
Создание автономных перил
- Откройте инструментальную палитру, которой хотите воспользоваться, и выберите инструмент перил. Прим.: Можно действовать иначе: выберите
.
- На палитре свойств раскройте вкладку "Основные", а затем - "Общие".
- Выберите стиль.
- Разверните список "Размеры".
- Получите доступ к параметрам "Расположение перил". Прим.: Если параметры раздела "Расположение перил" имеют атрибут "только для чтения", положение перил было определено в стиле и не может быть переопределено в этом месте.
- Задайте параметры для ограждения или поручней.
Если требуется... то... указать высоту ограждения или поручней, введите значение в поле "Высота по горизонтали". определить высоту ограждения или поручня, находящихся в марше лестницы, введите значение в поле "Высота наклонной". задать расстояние, на которое ограждение или поручень отстоит от стоек, введите значение параметра "Смещение от стойки". указать, с какой стороны отсчитывать смещение, основываясь на направлении, в котором была нарисована лестница (или перила), выберите для параметра "Сторона смещения" позицию "От центра", "Слева", "Справа". (Параметр "Сторона смещения" доступен только в том случае, если указано значение смещения.) "Авто" подходит только для перил, присоединяемых к краям лестниц. Положительное значение означает направление к центру лестницы, тогда как отрицательное значение - к наружной ее стороне. У параметра "Сторона смещения" для поручней имеется также опция "Обе", так что можно определить установку поручней с обеих сторон перил.
Если выбрано "Авто", а перила не прикреплены к лестнице или идут по ее центру, смещение отсчитывается вправо.
- Задайте параметры для нижних направляющих.
Если требуется... то... определить высоту самой нижней направляющей в горизонтальном состоянии, введите значение параметра "По горизонтали". указать высоту самой нижней направляющей, находящейся в лестничном марше, введите значение в поле "Наклонно". задать расстояние, на которое нижняя направляющая отстоит от стоек, введите значение параметра "Смещение от стойки". указать, с какой стороны отсчитывать смещение, основываясь на направлении, в котором была нарисована лестница (или перила), выберите для параметра "Сторона смещения" позицию "От центра", "Слева", "Справа". (Параметр "Сторона смещения" доступен только в том случае, если указано значение смещения.) запроектировать несколько нижних направляющих, введите "Количество направляющих". Если планируется использовать несколько нижних направляющих, можете ввести значение в поле "Шаг направляющих". - Если требуется вернуть значения параметров направляющих, определенные в стиле, нажмите "Восстановить значения стиля".
- Нажмите "ОК", чтобы вернуться в палитру свойств.
- Перейдите к заданию параметров "Расположения стоек". Прим.: Если параметры раздела "Расположение стоек" имеют атрибут "только для чтения", положение перил было определено в стиле и не может быть переопределено в этом месте.
- Задайте положение стоек.
Если требуется... то... установить основные, неподвижные стойки в начале и в конце перил, выберите "Основные стойки". определить расстояние над или под верхней направляющей для всех стоек, введите значение в поле "Выступ всех стоек от верхней направляющей". задать высоту всех стоек от пола, введите значение в поле "Выступ всех стоек от уровня пола". установить основные стойки в углах перил, отметьте "Основные стойки в углах перил". задать для перил дополнительные стойки, укажите "Дополнительные стойки". После этого можно ввести значение в поле "Максимальный шаг между центрами". запланировать для перил балясины, отметьте "Балясины". задать высоту всех балясин от пола, введите значение в поле "Выступ всех балясин от уровня пола". определить максимальное расстояние между балясинами, введите соответствующее значение "Максимального шага между центрами". переопределить количество балясин для каждой проступи лестницы, пометьте "Переопределение размера проступи". После этого можно ввести значение в поле "Число на проступь". (Этот параметр назначается только для перил, прикрепленных к лестницам.) - Если требуется вернуть значения параметров стоек, определенные в стиле, нажмите "Восстановить значения стиля".
- Нажмите "ОК", чтобы вернуться в палитру свойств.
- Разверните список "Местоположение".
- Для параметра "Прикреплены к" укажите ОТСУТСТВУЕТ.

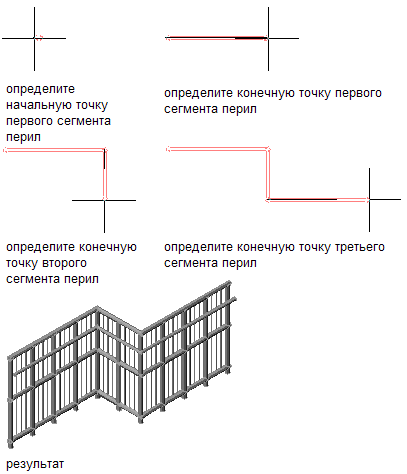

- Укажите начальную точку перил.
- Определите следующие точки перил.
- Нажмите клавишу Enter.
