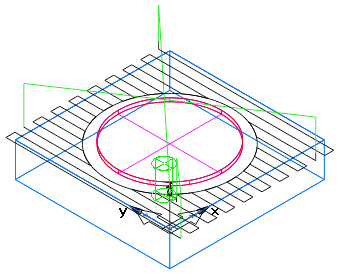

Для элементов Выступ траектории располагаются параллельными линиями вдоль заготовки и обрезаются по границам выступа.
Начальная точка - это один из четырех углов заготовки. Вы можете изменить угол траекторий, но соседние траектории всегда параллельны.

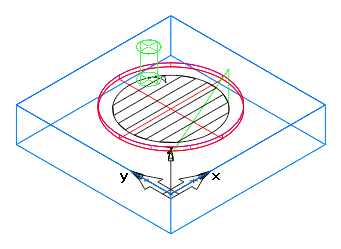

Для элемента Карман параллельные траектории лежат внутри границы кармана.
После параллельных траекторий выполняется зачистной проход по границам выступов, карманов или островков карманов.

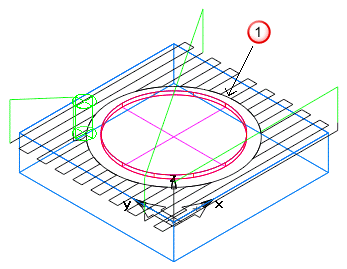

Черновой проход зигзагом имеет две фазы, фазу растровой черновой обработки и фазу зачистки границы. Фаза зачистки, обозначенная
, зачищает границы элемента, чтобы гарантировать одинаковый чистовой припуск:
Вид дерева для элемента показывает только отдельный элемент, поэтому фаза зачистки использует те же значения подачи и скорости, что и черновой проход. Количество зачистных проходов определяется атрибутом Проходы зачистки. Если Проходы зачистки установлены на 0, то зачистной проход не выполняется. Если задано значение 1, выполняется один проход вдоль границ черновой области:
|
|
|
- Чистовой припуск
Черновая область определяется смещением границ элемента на Чистовой припуск.
Если установить значение больше 1, будут выполняться несколько зачистных проходов. Интервал по умолчанию для таких проходов контролируется атрибутом Шаг зачистки. Чтобы более точно управлять интервалами между несколькими зачистными проходами, задайте атрибут Шаг зачистки.
Наклонное врезание на зачистной проход управляется атрибутом Диаметр врезания.
Направление прохода Зигзагом контролируется связью между атрибутами Угол зигзага и Попутное фрезерование.
Если выбран атрибут Двусторонняя черновая или Упорядочить, то траектория упорядочивается так, чтобы выполнить обработку одной области, прежде чем перейти к другой.
При черновой обработке выступа с помощью зигзага, величина, на которую инструмент перекрывает границу заготовки, контролируется Чистовым припуском.
Техника зигзага применяется только к чистовому проходу, если выполняется чистовая обработка дна элемента. В этом случае, он ведет себя как отдельный черновой проход.
