Нажмите на кнопку Опции тонких проходов в нижней части вкладки Стратегия, чтобы открыть диалог Опции тонких проходов:
Метод смещения — контролирует, выполняется ли смещение траектории проволоки на станке, использующем коррекцию РИ, или системой FeatureCAM. Выберите параметр Коррекция РИ для выполнения смещения на станке или Сместить траектории, чтобы смещение выполнялось системой FeatureCAM.
Сумма проходов — Введите суммарное число проходов, которое берется для вырезания элемента. Если элемент имеет операцию С_отводом, С_остановом или Отрезка, то каждая из этих операций будет выполняться Сумма проходов - Проходы по контуру. Если элемент имеет операцию по контуру, то Сумма проходов должна быть не меньше 2. Сумма проходов должна быть от 1 до 9.
Проходы по контуру — Это число проходов, которое берется для операции по контуру для операции С_отводом, С_остановом или По_контуру.
Все операции сразу на каждой кривой — Для элементов с несколькими кривыми выберите эту опцию, чтобы выполнять все операции на каждой кривой перед переходом к следующей кривой. Если опция выключена, то первая операция выполняется на всех кривых, затем вторая операция и т.д.
Сначала первый проход на каждой кривой — для элементов с несколькими кривыми, использующих многопроходные операции, выберите этот параметр, чтобы сначала выполнять первый проход на каждой кривой, а не все проходы на одной кривой перед переходом к следующей.
Один проход отрезки — Выберите эту опцию, чтобы использовать один проход для операции Отрезка. Если вы используете операцию Отрезка с операцией С_отводом, снимите выбор с этой опции, чтобы использовать такое же количество проходов, что и для операции С_отводом.

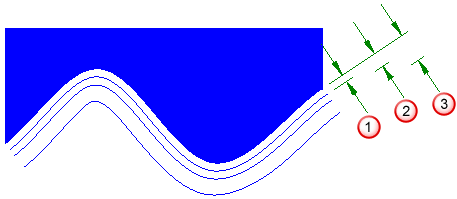

Остаточный припуск - это количество материала, оставленного после операций С_отводом, Отрезка, С_остановом и По контуру.
— остаточный припуск
— контур заготовки
— общий припуск
Однонаправленный — Применяется к операциям По контуру, Останов, Отвод и Отрезка, которые используют Метод смещения - Коррекция РИ.
Для нескольких проходов направление резания для каждого последующего прохода не разворачивается, и все проходы выполняются в заданном направлении. В конце каждого прохода проволока режется, и станок перемещается в начальную точку для следующего прохода.
Использует макрос при возможности — применяется к операциям «По контуру», «С остановом», «С отводом» и «Отрезка», которые используют метод смещения функции Коррекция РИ. Доступно только для 2-осевых элементов.
Эта опция активирует автоматическое создание подпрограмм для операций обработки. Вы должны определить формат и вывод подпрограмм в постпроцессоре. Подпрограммы часто используются при создании объединенных программ. В этом случае каждый контур обработки записывается в отдельную подпрограмму. Основная программа содержит только те перемещения, которые необходимы для перемещения к следующей начальной точке.
Для нескольких проходов, если выбрана опция Однонаправленный, то выводится только один макрос, содержащий один проход.
