Вкладка Стратегия (WIRE)

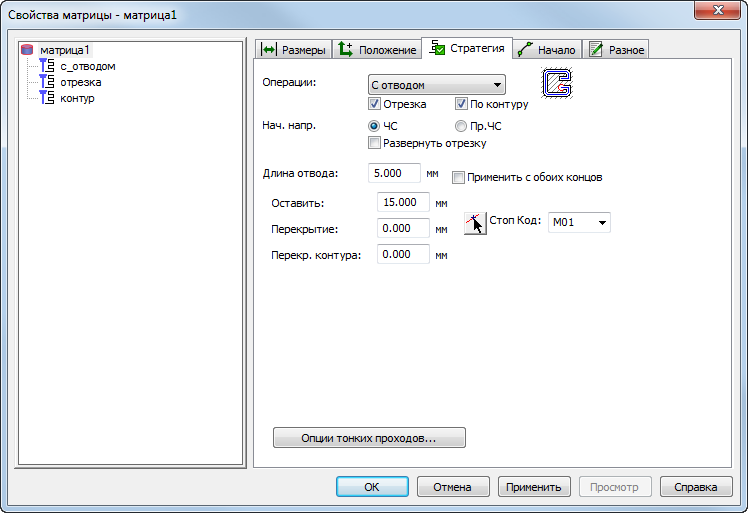

Можно использовать вкладку Стратегия диалога Свойства ЭЭО элемента, чтобы изменить атрибуты стратегии обработки элемента ЭЭО.

Операции — Выберите, какие операции необходимы для элемента ЭЭО.

Начальное направление резания/смещения

Длина отвода — Введите расстояние, на которое отводится проволока от детали в конце операции.

Применить с обоих концов — Включите эту опцию, чтобы применить Длину отвода к обоим концам тонких проходов. (Проволока не возвращается в начальную точку на одном конце.)

Шаг — Введите величину шага между проходами для операций Кармана и Зигзага.

Чистовой припуск — Количество материала, оставляемого после прохода для создания кармана или зигзага. Даже если используется Зачистной проход, чистовой припуск все равно остается.

Угол реза — Задает угол резания для операции Зигзаг.

Зачистной проход — Включите эту опцию, чтобы создать чистовое резание в конце операции Зигзаг.

Контур режется с чистовым растровым проходом по контуру для удаления любых черновых кромок, оставленных при переходах между проходами.

- Зачистной проход

Стоп код — Для операций остановки вы можете выбрать из следующего:

Оставить — Введите расстояние от конечного положения контура нормали до вставленного останова или конечного положения.

Перекрытие — Введите расстояние, на которое конечное положение контура нормали перекрывается для операций С остановом и Отрезка.

Перекрытие контура — Используется только при операциях по контуру. Это величина, на которую перекрывается операция контура.

Общий припуск — Применяется к карманам и операциям зигзага.

Линейная аппроксимация предназначена для 4-осевой ЭЭО.Все дуги преобразуются в небольшие сегменты линии. Этот параметр контролирует, насколько точно дуги преобразуются в линии. Чем меньше значение, тем на большее количество составляющих будут разбиты дуги.

Электрод вертикально при отводе — Оставляет проволоку в вертикальном положении после операций С_отводом и Отрезка для 4-осевых элементов.

Следующий пример показывает конец операции Отвода с выбранной опцией Электрод вертикально при отводе:

Это тот же пример, но опция Электрод вертикально при отводе не выбрана:

Кнопка Опции тонких проходов

Прим.: Можно задать множество подобных атрибутов в качестве значений по умолчанию для текущего документа в диалоговом окне Атрибуты обработки на вкладке Параметры.
