Обработка боком фрезы является очень мощным методом. Однако при пятиосевой одновременной обработке может быть несколько верных способов выполнения обработки боком фрезы. FeatureCAM пытается выбрать разумное решение, но иногда выбирает не то, что имел в виду пользователь. Например, одна плоскость может быть обработана боком фрезы в направлении U или в направлении V.

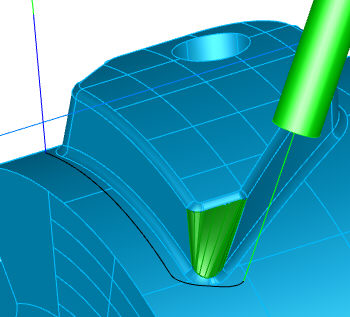

На следующем рисунке элемент состоит из двух пурпурных поверхностей и красной поверхности. Обработка боком фрезы корректно режет нужную кромку пурпурных поверхностей, а затем (математически верно) режет некорректную кромку красной поверхности.
Вы можете попробовать сделать несколько вещей:
- Разбейте элемент на множество элементов (вы можете иметь один элемент обработки боком фрезы на поверхность). В этом случае вы можете получить три элемента.
- В токарно-фрезерном документе иногда можно получить нужный ответ, выбрав обработку элемента с помощью Х-инструмента. В этом случае, для отдельной плоскостной поверхности, которая обрабатывается в направлении U вместо направления V.
- Постройте поверхность по двум направляющим и используйте ее как поверхность детали.
- Дополнительные поверхности иногда могут помочь FeatureCAM выбрать корректную грань. На этом рисунке также использовалась предыдущая информация (зеленая поверхность по двум направляющим заменила три торца твердого тела).
Исключите любые скругления на модели и используйте сферическую фрезу соответствующего размера.
- Уменьшите или увеличьте Допуск. Так как поверхность между своими крайними кривыми может быть недостаточно хорошо задана, то обработка боком фрезы в значительной степени зависит от параметра допуска.
- Часто инструмент перевернут относительно нужной траектории. Выберите Развернуть ось инструмента на вкладке Стратегия.
- В таких случаях, как предыдущий, не должно быть касания дна. Этого трудно добиться, особенно при использовании плоского инструмента. Можно включить дно как контрольную поверхность, но траектория может получиться незавершенной. В этой ситуации используйте многопроходную обработку и маленькое приращение по Z. Также можно задать небольшое отрицательное значение для параметра Контрольный припуск.
- Увеличьте значение Безопасное отклонение. Значение допуска управляет точностью тесселяции: криволинейные поверхности сначала выравниваются до треугольников, а затем выполняется обработка треугольников. Безопасное отклонение указывает, на какое расстояние FeatureCAM может отклонять треугольники, чтобы получить оптимальную, более плавную траекторию перемещения инструмента.
