Разное (3D), вкладка

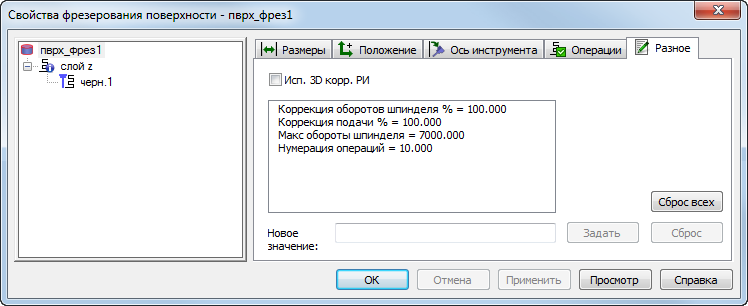

Включите эту опцию, чтобы использовать 3D коррекцию инструмента. Для элемента 3D фрезерования поверхности 3D коррекция инструмента корректирует радиус инструмента в направлении точки контакта. Компенсация предполагается не просто справа или слева. Можно использовать вкладку Разное в диалоговом окне Свойства фрезерования поверхности, чтобы изменить параметры обработки для фрезерования поверхности.

Использовать 3D коррекцию РИ — см. вкладку Стратегия 2.5D, где представлены дополнительные сведения о коррекции РИ.

Чтобы использовать 3D коррекцию РИ, файл .cnc должен поддерживать 3D коррекцию инструмента в формате линейного перемещения. Например:

{N<SEQ> }{<MOTION> }{<COMP-STAT> }{X<X-COORD> }{Y<Y-COORD> }{Z<Z-COORD> }

<IF><COMP-3D-ON><THEN>
I<X-SRFNORM><32>J<Y-SRFNORM><32>K<Z-SRFNORM><32>
<ENDIF>

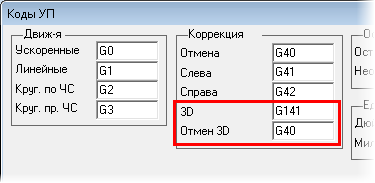

3D коррекция применяется только к чистовым операциям и линейным перемещениям. Любые подводы по дуге аппроксимируются линейными перемещениями, если для элемента выбрана 3D коррекция инструмента. Зарезервированные слова для коррекции в XBUILD (<COMP-STAT>, <COMP-START> и т. д.) работают и для 2D-, и для 3D-коррекции РИ (но может быть активен только один тип коррекции). Задайте коды УП для включения и выключения 3D-коррекции РИ в диалоге Коды УП в XBUILD.

Нумерация операций

Элементы сортируются в соответствии с Нумерацией операций, которая определяет порядок их обработки. Для элементов, Нумерация операций которых одинакова, система использует настройку Автоматический порядок.

Чтобы гарантировать, что отдельный элемент режется раньше других, можно установить для него атрибут Нумерация операций. Для всех элементов Нумерация операций по умолчанию равна 10. Чтобы гарантировать, что элемент обрабатывается первым, установите более низкое значение для его приоритета. Чтобы элемент обрабатывался последним, установите более высокое значение его приоритета. Например, если задать Нумерацию операций для кармана равной 8, то его черновой проход будет первой выполняемой операцией, его чистовой проход - второй, а оставшиеся операции упорядочиваются согласно опции Автоматический порядок или Упорядочить вручную.

Внимание: Хотя вы можете задавать порядок для каждого элемента по приоритету, не стоит делать этого постоянно, так как из-за этого теряются возможности автоматической оптимизации, встроенные в систему, и становится сложнее поддерживать или менять деталь.

Прим.: Порядок операций в проекте контролируется атрибутом этапа операции Приоритет. При использовании Списка Операции для перетаскивания операций в нужном вам порядке Приоритет обновляется автоматически.

Коррекция подачи % — введите коэффициент масштабирования для подач, генерируемых системой. Значение меньше 100 уменьшает вычисляемую подачу. Значение больше 100 увеличивает подачу.

Максимальное обороты шпинделя — введите максимальную скорость шпинделя (в об/мин), которую нужно использовать.

Коррекция оборотов шпинделя % — введите коэффициент масштабирования для скоростей, генерируемых системой. Значение меньше 100 уменьшает скорость, а значение больше 100 увеличивает её.

Допуск сплайна аппроксимирует профиль дугами и линиями, если профиль задается как сплайн. Чем меньше значение параметра, тем плавнее профиль.

% инструмента от радиуса дуги

Z плоскость безопасности — введите минимальное безопасное расстояние по оси Z над деталью.

Перед выполнением ускоренного перемещения от элемента, инструмент отводится в заданную для этого элемента Z плоскость безопасности. Ускоренное перемещение к следующему элементу изменится на высоте Z, то есть изменит координаты Z, если следующий элемент имеет другой параметр Z плоскость безопасности. Когда инструмент подойдет к следующему элементу, он будет находиться в плоскости безопасности для этого элемента.

Это значение относительно верха заготовки в текущей пользовательской системе координат. Сравните с Высотой врезания.
