Baugruppen

In diesem Abschnitt werden einige besondere Überlegungen zur Verwendung von strukturellen Baugruppen mit Advanced Material Exchange beschrieben.

Die Benutzeroberfläche von Advanced Material Exchange

Wenn Sie mit einer strukturellen Baugruppe arbeiten, müssen Sie für jeden Körper der Baugruppe Bauteile zuordnen, Ergebnisse zuordnen und die nichtlinearen Materialien charakterisieren (falls zutreffend). Angenommen, wir haben eine strukturelle Baugruppe mit drei Körpern: Bauteil1, Bauteil2 und Bauteil3. Wir haben eine eindeutige Moldflow-Studie für jeden dieser drei Körper: MF_Studie1, MF_Studie2 und MF_Studie3. In diesem Fall paaren wir Bauteil1 mit MF_Studie1, ordnen die Ergebnisse zwischen diesen beiden Dateien zu und charakterisieren das Material, wenn ein elastisch-plastisches Materialmodell verwendet wird. Als Nächstes paaren wir Bauteil2 mit MF_Studie2, ordnen die Ergebnisse zwischen diesen beiden Dateien zu und charakterisieren das Material. Wir wiederholen diesen Vorgang für Bauteil3 und MF_Studie3. Die erforderlichen Schritte zum Zuordnen von Bauteilen, Zuordnen von Ergebnissen und Charakterisieren des Materials sind immer gleich, unabhängig davon, ob Sie mit einer Baugruppe oder einem einzelnen Bauteil arbeiten.

Nachdem alle Körper in einer Baugruppe gepaart, die Ergebnisse zugeordnet und die Materialien charakterisiert wurden, können Sie die Daten exportieren, um eine Strukturanalyse durchzuführen. Achten Sie darauf, vor dem Export eine Umgebung für alle nichtlinearen Materialien auszuwählen, die charakterisiert wurden.

Es sollte erwähnt werden, dass nur die Körper der strukturellen Baugruppe, die über eine entsprechende Moldflow-Studie verfügen, zugeordnet werden müssen. Angenommen, es liegen zwei Spritzgussteile MF_Studie1 und MF_Studie2 vor, die durch einen Metallstift verbunden sind. Die strukturelle Baugruppe enthält alle drei Körper, der Metallstift muss in Advanced Material Exchange jedoch nicht berücksichtigt werden.

Bearbeiten einer Baugruppe

Nachdem Sie ein oder mehrere Bauteile in der strukturellen Baugruppe gepaart haben, müssen Sie die zugeordneten Paare unter Umständen bearbeiten.

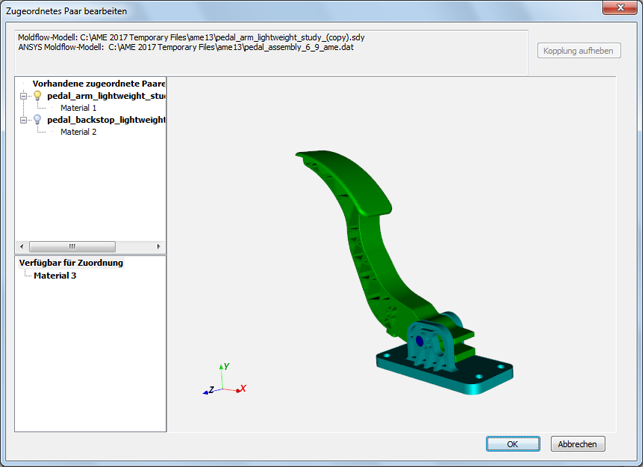

1. Klicken Sie auf (Start > Baugruppe > Bearbeiten). Im Dialogfeld zum Bearbeiten eines zugeordneten Paars werden alle vorhandenen zugeordneten Paare und alle verfügbaren Körper in der strukturellen Baugruppe angezeigt, die noch gepaart werden können. Das aktive zugeordnete Paar im Anzeigefenster ist durch das Glühbirnensymbol gekennzeichnet.
2. Um ein zugeordnetes Paar zu bearbeiten, wählen Sie ein Paar aus und klicken Sie auf Kopplung aufheben.
3. Klicken Sie auf OK, wenn Sie die Bearbeitung der vorhandenen zugeordneten Paare abgeschlossen haben.

Anzeigen zugeordneter Paare

Nachdem Sie ein oder mehrere Bauteile gepaart und die Ergebnisse zwischen den Bauteilen zugeordnet haben, kann es hilfreich sein, ein anderes aktives Paar zur Visualisierung von Faserausrichtungen, Restdehnungen und Schweißoberflächen zu bestimmen.

1. Klicken Sie auf (Start > Baugruppe > Anzeigen).
2. Wählen Sie ein anderes zugeordnetes Paar zur Anzeige in der Dropdown-Liste Anzeigen aus. Das ausgewählte Paar wird zum neuen aktiven Paar.
