Flächen gruppieren

Sichtebenen sind Gruppen von Flächen in dem CAD-Modell. Diese ermöglichen Ihnen zu steuern, welche Teile des Modells in der CAD-Ansicht angezeigt werden und die Flächen des Teils festzulegen, auf denen gemessene Punkte aufgezeichnet werden können. Nutzen Sie die Flächen gruppieren-Menüoption, um Ebenen zu erstellen und festzulegen, welche Flächen zu welcher Ebene gehören.

Um Flächen nach Ebenen zu gruppieren:

1. Wählen Sie Ausgangspunkt-Registerkarte > Maus-Kontext-Gruppe > Flächenauswahl aus.
2. Wählen Sie die Flächen aus, die Sie in eine Ebene gruppieren möchten.

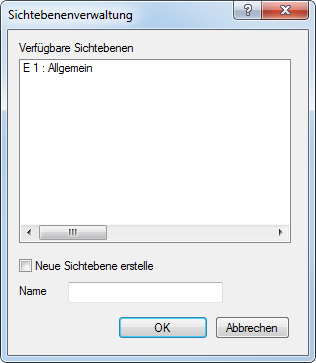

3. Rechtsklicken Sie in die CAD-Ansicht und wählen Sie Flächen gruppieren aus dem Kontextmenü aus. Der Sichtebenenverwaltung-Dialog wird angezeigt.



4. Legen Sie die Sichtebene fest, in welche Sie die Flächen gruppieren möchten. Um die Flächen einer:
   • Bestehenden Ebene hinzuzufügen, wählen Sie die Ebene in der Liste Verfügbare Sichtebenen aus.
   • Neuen Ebene hinzuzufügen, wählen Sie das Kontrollkästchen Neue Sichtebene erstellen aus und geben Sie einen Namen für die Sichtebene ein.
5. Klicken Sie auf OK, um die Änderungen zu speichern und den Dialog zu schließen.
