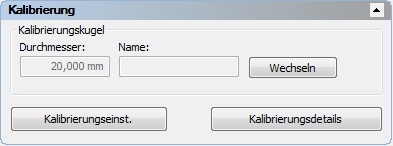

Zeigt den Durchmesser und den Namen der Kalibrierungskugel an, die verwendet wird, um die Position des Tasters und den tatsächlichen Durchmesser der Tastnadel zu berechnen.
Anmerkung: Der Kalibrierung-Bereich wird nur angezeigt, wenn Prüfungen für CNC-Maschinen oder manuelle KMM erstellt werden.
Verwenden Sie den Bereich, um den Kalibrierungsprozess anzupassen, und um die Kalibrierungen anzusehen und zu verwalten.
Im Kalibrierung-Bereich der KM-Maschine-Registerkarte werden die folgenden Optionen angezeigt:
- Ändern, um die Kalibrierungskugel zu bewegen. Der Assistent für die Neupositionierung der Kalibrierungskugel wird angezeigt.
- Kalibrierungseinst., um die Anzahl der Kalibrierungspunkte, die Sicherheitsabstand-Einstellungen, Möglichkeit der Rückverfolgung und manuelle Kalibrierung zu ändern. Der Kalibrierungseinst.-Dialog wird angezeigt.
Die Kalibrierungseinst.-Schaltfläche steht nicht zur Verfügung, wenn der Kalibrierungsmodus Einfach auf der Kalibrierung-Seite des Dialogfelds Optionen ausgewählt ist.
- Kalibrierungsdetails, um die Details der Kalibrierungen anzusehen und zu exportieren, die während der Prüfung durchgeführt werden. Der Kalibrierungsdetails-Dialog wird angezeigt.
