"Flügelzellen" ist eine Variante des Bewegungstyps "Linear/Winklig kombiniert". Beim Bewegungstyp "Linear/Winklig kombiniert" ist der Pfad linearer Translation benutzerdefiniert und wird von der Drehbewegung nicht beeinflusst.
Bei einer Bewegung vom Typ "Flügelzellen" ist das Gegenteil der Fall: Hier wird die Position der Drehachse vom Benutzer angegeben. Diese Position ändert sich nicht und steuert die Richtung linearer Translation.
Die am häufigsten verwendete Anwendung dieses Bewegungstyps findet sich bei Drehschieber-Verdrängungspumpen.
Die Drehschieber oder Kolben drehen sich um die Mittelachse des Flügelrads, ihre Translationsbewegung ist jedoch radial. Die Richtung der linearen Bewegung ändert sich an jeder Winkelposition. Die Drehachse bleibt jedoch konstant.

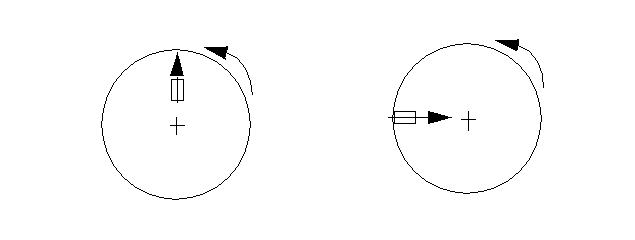

Dieses Diagramm zeigt, wie sich die Translationsrichtung in Abhängigkeit von der Winkelposition ändert:
Bewegung vom Typ "Flügelzellen" ist nur als benutzerdefinierte Bewegung verfügbar. Strömungserzeugte "Flügelzellen"-Bewegung wird derzeit nicht unterstützt.
