- Wählen Sie ein oder mehrere Objekte aus.
- Klicken Sie zum Öffnen des Schnellbearbeitungs-Dialogfelds Bewegung in der kontextabhängigen Gruppe Bewegung auf Bearbeiten.
- Wählen Sie Linear/Winklig kombiniert als Typ aus.
- Geben Sie an, ob die lineare Bewegung strömungserzeugt ist.
- Geben Sie an, ob die Winkelbewegung strömungserzeugt ist.
- Klicken Sie in der Zeile Bewegung bearbeiten auf Bearbeiten.... Damit wird der Bewegungseditor Benutzerdefiniert oder Strömungserzeugt geöffnet. Definieren Sie die Bewegungseigenschaften.
- Geben Sie die Parameter für die lineare Bewegung an.
- Geben Sie die Parameter für die Winkelbewegung an.
- Klicken Sie auf Anwenden.
Parameter für die lineare Bewegung
Richtungsvektor
Geben Sie einen Vektor ein, oder legen Sie im Popup-Dialogfeld die Bewegungsrichtung des Objekts fest.
Wählen Sie die Achse Global x, y oder z aus, um eine Richtung im kartesischen Koordinatensystem als Bewegungsrichtung auszuwählen.
Wenn Sie die Richtung grafisch auswählen möchten, klicken Sie auf die Schaltfläche Fläche auswählen und wählen dann eine Fläche aus. Die Bewegungsrichtung wird senkrecht zur ausgewählten Fläche festgelegt.
Klicken Sie auf die Schaltfläche Invers, um die Richtung zu ändern.

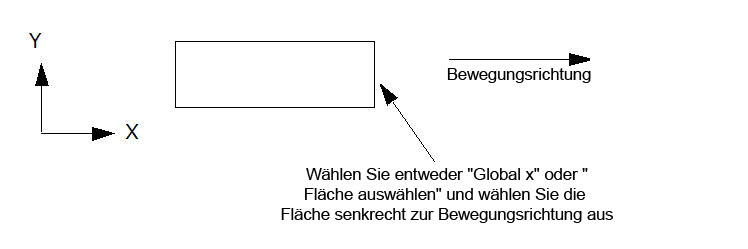

Beispiel für die Zuweisung einer linearen Richtung:
Die angegebene Bewegungsrichtung ist die Referenzrichtung, und alle richtungsabhängigen Parameter richten sich danach. Angegebene positive Verschiebungen bewegen das Objekt in der Referenzrichtung. Negative Verschiebungen bewegen das Objekt in die entgegengesetzte Richtung.
Strömungserzeugte Parameter wie Antriebs- und Widerstandskräfte ziehen ebenfalls diese Richtung als Referenz heran. Positive Werte für eine Antriebskraft wirken in Richtung des Richtungsvektors; negative Werte wirken in die entgegengesetzte Richtung. Im Gegensatz dazu wirken positive Widerstandskräfte in die entgegengesetzte Richtung des Richtungsvektors. Negative Widerstandskräfte wirken in dieselbe Richtung wie der Richtungsvektor.
Anfangsposition
Geben Sie einen Wert ein, oder verwenden Sie den Schieberegler im Popup-Dialogfeld, um die Anfangsposition des Objekts gegenüber der realitätsgetreuen Position im CAD-Modell zu ändern. Dies ist besonders hilfreich für die Feinabstimmung des Modells, wenn sich die Position des Objekts in der CAD-Anwendung von der tatsächlichen Startposition unterscheidet.
Die positive Richtung der Anpassung geht in Richtung der Bewegung. Verwenden Sie den Schieberegler, um das Objekt in der Bewegungsrichtung in die positive und negative Richtung zu verschieben.
Lineare Mindest- und Höchstbegrenzungen
Verwenden Sie die Felder "Minimum" und "Maximum", um die Grenzen der Bewegung für eine strömungserzeugte Bewegung festzulegen. (Dies ist nur für eine strömungserzeugte Bewegung erforderlich und verfügbar.) Begrenzungen können festgelegt werden, indem eine Begrenzungsposition eingegeben wird oder die Position mit dem Schieberegler grafisch festgelegt wird. Die Vorgabe ist eine unbegrenzte Bewegung.
- Um eine Position in das Feld einzugeben, klicken Sie in das Feld und geben die gewünschte Koordinate an. Beispiel: Wenn 1.5 Zoll als Mindestwert eingegeben wird, dann kann das Objekt nicht über 1.5 Zoll in der negativen Bewegungsrichtung hinausgehen. Dieser Abstand ist relativ zur Anfangsposition des Objekts.
- Um den Wert grafisch anzugeben, verwenden Sie das Popup-Dialogfeld, um die Ebene mit dem Schieberegler an der gewünschten Begrenzung zu positionieren. Die grafische Ebene bewegt sich senkrecht zur Bewegungsrichtung. Alle Positionen sind relativ zur Anfangsposition.
Die minimale und die maximale Begrenzung können mit verschiedenen Methoden angegeben werden.
Parameter für die Winkelbewegung
Drehachse
Geben Sie einen Vektor ein, oder verwenden Sie das Popup-Dialogfeld, um die Drehachse festzulegen. Die Drehrichtung wird anhand der Rechte-Hand-Regel festgelegt.
Wählen Sie die globale X-, Y- oder Z-Achse aus, um eine Richtung im kartesischen Koordinatensystem als Drehachse auszuwählen.
Wenn Sie die Richtung grafisch auswählen möchten, klicken Sie auf die Schaltfläche "Fläche auswählen", und wählen Sie dann eine Fläche aus. Die Achse wird senkrecht zur ausgewählten Fläche ausgerichtet.
Beispiel:
Wenn "Global z" die gewünschte Drehachse und die Drehrichtung positiv ist, führen Sie einen der folgenden Schritte durch:
- Geben Sie einen Einheitsvektor von 0,0,1 ein ODER
- Öffnen Sie das Popup-Dialogfeld, und klicken Sie auf die Schaltfläche Z ODER
- Wählen Sie die Fläche senkrecht zur z-Achse.
Die Drehrichtung ist die Referenzrichtung für alle richtungsabhängigen Parameter. Bei benutzerdefinierter Drehung wird das Objekt mit einer positiven Winkeldrehung in Drehrichtung gedreht. Mit einer negativen Winkeldrehung wird das Objekt in die entgegengesetzte Richtung gedreht.
Strömungserzeugte Parameter wie Antriebsmoment und Widerstandsmoment beziehen sich ebenfalls auf diese Richtung. Positive Werte eines Antriebsmoments wirken in Richtung der Drehachse, negative Werte in die entgegengesetzte Richtung. Im Gegensatz dazu wirken positive Widerstandskräfte in die entgegengesetzte Richtung des Richtungsvektors. Negative Widerstandskräfte wirken in dieselbe Richtung wie der Richtungsvektor.
Drehmittelpunkt
Der Drehmittelpunkt ist der Punkt, durch den die Drehachse verläuft. Es gibt zwei Möglichkeiten, ihn anzugeben: als Schwerpunkt einer ausgewählten Fläche oder durch Eingabe von Koordinaten.
Um den Schwerpunkt einer Fläche anzugeben, öffnen Sie das Popup-Dialogfeld, klicken auf die Schaltfläche Fläche auswählen und wählen die Fläche aus.

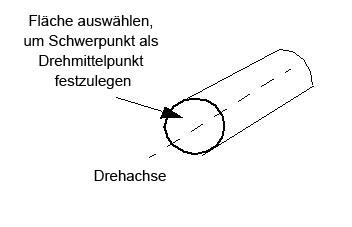

Die Drehachse verläuft durch den Schwerpunkt der ausgewählten Fläche:
Anfangsposition
Ändern Sie die Winkelanfangsposition gegenüber der realitätsgetreuen Position im CAD-Modell. Dies ist besonders hilfreich für die Feinabstimmung des Modells, wenn die vorhandene Anfangsposition nicht ganz korrekt ist.
Die positive Richtung der Anpassung entspricht der durch die Drehachse vorgegebenen Richtung. Geben Sie entweder einen Winkelwert ein oder verwenden Sie den Schieberegler im Popup-Dialogfeld, um das Objekt um die Drehachse sowohl in die positive als auch in die negative Richtung zu drehen.
Winkelmindest- und -höchstbegrenzungen
Verwenden Sie die Felder "Minimum" und "Minimum", um die Grenzen der Drehung für strömungserzeugte Winkelbewegung festzulegen. (Dies ist nur für die strömungserzeugte Drehung erforderlich und verfügbar.) Begrenzungen können festgelegt werden, indem eine Winkelbegrenzungsposition eingegeben wird oder die Winkelposition mit dem Schieberegler im Popup-Dialogfeld ausgewählt wird. Die Vorgabe ist eine unbegrenzte Bewegung.
Die minimale und die maximale Begrenzung können erforderlichenfalls unterschiedlich angegeben werden. Beachten Sie, dass die Begrenzungen relativ zur Anfangsposition ist, die mit dem Schieberegler für die Anfangsposition angegeben wurde.
