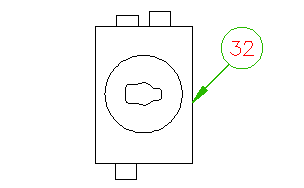

Asigne un número de elemento o de detalle al número de pieza principal de un componente o a cada número de pieza del catálogo múltiple mediante el cuadro de diálogo Insertar/editar. Se almacena como un valor de datos en el propio bloque. Para llevar este número de elemento a una etiqueta visible, por ejemplo una referencia numérica, utilice el comando Insertar referencia numérica. Se recupera el número de elemento del componente y las solicitudes piden la designación de puntos para una flecha de directriz opcional.
Cuando cambia el número de elemento del componente, el número de elemento de una referencia numérica se actualiza automáticamente. El tipo de referencia numérica, el tamaño del texto y el tipo de flecha se definen en la configuración de la referencia numérica.
Si el componente cuenta con varios números de elemento, se crea una referencia numérica múltiple que muestra todos los números. La dirección de la referencia numérica se puede definir durante la inserción.
Se inserta un atributo de número de elemento exclusivo, B_ITEM, en el símbolo de referencia numérica. Puede configurar una plantilla para que se añadan atributos visibles adicionales a la referencia numérica de forma automática en el momento de la inserción. Cree este dibujo con las definiciones de atributo que desee incluir con el símbolo de referencia numérica:
\panel\wd_ptag_addattr_itemballoon.dwg.
Si se encuentra una plantilla existente, se fusiona una copia de esta con la referencia numérica durante la inserción. Utilice ATTEDIT para actualizar los atributos adicionales.
Configuración de referencias numéricas
La configuración de referencias numéricas se puede definir en Configuración del armario o al insertar una referencia numérica. Cualquiera de los dos métodos guarda los parámetros como valores por defecto del dibujo. La Configuración del armario incluye una opción para aplicar la configuración a las referencias numéricas existentes en el dibujo activo.
