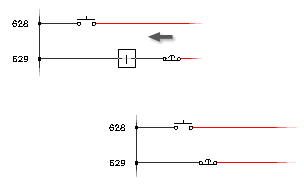

Eliminación de componentes
El comando Suprimir componente permite eliminar el componente seleccionado. Se reparan los cables cortados y se componen los ejemplares resultantes de varios números de cable que estén asignados a un solo equipotencial. En el caso de un contacto secundario, AutoCAD Electrical toolset busca el principal en el dibujo actual y elimina el contacto suprimido de la anotación de referencia cruzada del principal (si el principal se encuentra en otro dibujo, puede ser necesaria una ejecución separada del comando "Referencia cruzada X" en el conjunto de dibujos). Si se borra un componente de esquema principal, se podrán buscar componentes secundarios relacionados, navegar hasta ellos y, opcionalmente, suprimirlos.
En un contacto secundario, Suprimir componente actualiza la referencia cruzada del componente principal. Si se borra un componente esquemático principal, se pueden buscar los componentes secundarios relacionados y suprimirlos.

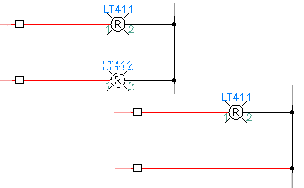

Desplazamiento rápido de segmentos de cables y componentes
La opción Desplazamiento rápido recoloca rápidamente los componentes y los segmentos de cable. Haga clic en un componente para desplazar únicamente dicho componente junto con sus cables conectados. Los cables permanecen conectados y los números de cable existentes se centran automáticamente. Para desplazar rápidamente una separación de diagrama Ladder, incluidos todos sus componentes y números de cable, haga clic en cualquier segmento del cable.
El desplazamiento del componente se restringirá al segmento de cable. Para desplazar rápidamente separaciones de diagrama Ladder, incluidos todos sus componentes y números de cable, seleccione directamente en un segmento de cable que conforme la separación. El desplazamiento rápido funciona en números de cable, componentes, bornas, módulos E/S de PLC, recodos en líneas de enlace de trazos, flechas de señal, cables y cables con bucles de intersección de cables.

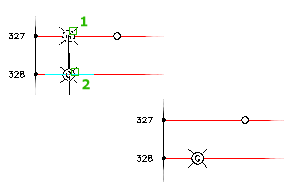

Alineación de números de cable/componentes
El comando Alinear componentes permite alinear el componente seleccionado con un componente principal seleccionado.
Seleccione los componentes de uno en uno o con una ventana. Alinear ajusta todos los cables conectados y vuelve a centrar los números de cable. Para realizar una alineación vertical u horizontal, cambie el comando introduciendo el carácter V o H seguido de un [espacio] en la línea de comando.

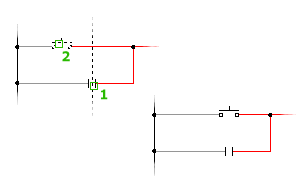

Desplazamiento de componentes
La operación Desplazar componente parte y vuelve a conectar los cables subyacentes, e inserta una versión girada del símbolo, si es necesario. Repara los cables partidos y elimina los números de cable innecesarios que permanecen en la posición del componente desalojado.
Estiramiento de componentes, módulos, bloques de PLC
El comando Estirar módulo de PLC se ha diseñado para permitirle añadir espacio entre los puntos de E/S de un módulo de PLC, pero se puede utilizar en cualquier bloque. Supongamos que tenemos un módulo de PLC, que necesitamos añadir un par de componentes en paralelo a una separación concreta, y que no existe suficiente espacio entre los puntos E/S. Se puede borrar todo, volver a generar el módulo y, a continuación, volver a insertar los componentes, volver crear los cables, etc. También se puede utilizar el comando Estirar módulo de PLC.
Conserva toda la información del bloque original, incluidos los atributos.
División de módulos de PLC
El comando Dividir módulo de PLC es especialmente útil para dividir módulos de PLC cuando ya se han generado o insertado. Es posible que deban desplazarse los últimos puntos de borna E/S a otro diagrama Ladder para dejar espacio para otros dispositivos.
El usuario especifica:
- El punto de origen del nuevo bloque
- El tipo de corte
- La capa del bloque secundario
- Si el bloque secundario se debe cambiar de posición
Inversión/cambio de componentes
Disponible cuando un componente solo tiene dos conexiones por cables. Especifique si desea invertir o cambiar únicamente los gráficos o si se deben incluir los atributos de los componentes.

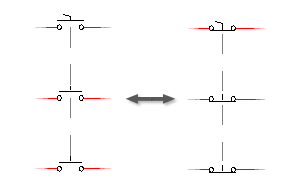

Intercambio de los estados del contacto
El programa busca en el contacto seleccionado, lee su nombre de bloque y comprueba si el quinto carácter es un 1 o un 2. Busca un nombre de bloque correspondiente con el 1 o el 2 contrario e intercambia este bloque con el bloque existente.
El texto del atributo existente se conservará en el contacto cambiado. Si el símbolo principal contiene el número máximo de contactos, el número máximo también se comprobará para asegurarse de que no se supera con el cambio.
