Procedimiento para trabajar con el borrado u ocultación de números de cable

Borrado de un número de cable

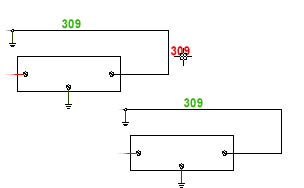

Permite suprimir números de cable seleccionados.

Suprime el número de cable principal de un equipotencial o una copia del número de cable. Seleccione una copia de número de cable para borrar dicha copia y conservar el número de cable principal del equipotencial y las demás copias en su posición. Seleccione el número de cable principal para suprimirlo junto con todas las copias del número de cable.

1. Haga clic en la ficha Esquemagrupo Editar cables/números de cableSuprimir números de cable. Buscar
2. Seleccione el número de cable o designe uno en la red.
3. Pulse Intro. Se suprimirá automáticamente el número de cable. También se pueden suprimir las copias adicionales del número de cable.

Borrado de todos los números de cable en todo el proyecto

1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoUtilidades. Buscar
2. Seleccione si deben eliminarse todos los números de cable o conservar números de cable fijos y haga clic en Aceptar.
3. Seleccione los dibujos que desea procesar y haga clic en Aceptar.

   Se procesarán los dibujos seleccionados y los números de cable se cambiarán en todo el proyecto.

Ocultar números de cable

Cuando el número de cable se encuentra en la misma red que un símbolo de borna que contiene una copia del número de cable (atributo WIRENO), AutoCAD Electrical toolset oculta automáticamente los números de cable. Puede ocultar o mostrar los números de cable de forma manual.

1. Haga clic en la ficha Esquemagrupo Editar cables/números de cableelemento desplegable Modificar números de cableOcultar. Buscar
2. Seleccione el número de cable o el cable asociado al mismo. AutoCAD Electrical toolset coloca el número de cable en una capa oculta especial, de modo que deja de ser visible en pantalla.

   La nueva capa oculta se creará a partir del nombre de capa del número de cable con un sufijo "_HIDE". Por ejemplo, si la capa de texto de número de cable se llama WIRENO, el nombre de la capa oculta será "WIRENO_HIDE". La capa se creará automáticamente según sea necesario y se le preguntará si desea congelarla o no.

Mostrar números de cable

1. Haga clic en la ficha Esquemagrupo Editar cables/números de cableelemento desplegable Modificar números de cableMostrar. Buscar
2. Seleccione un número de cable o el cable al que está asociado el número oculto.

   AutoCAD Electrical toolset extrae el número de cable de la capa oculta y el número será visible en pantalla.

Nota: No utilice las herramientas Ocultar números de cable ni Mostrar números de cable en números de cable en la línea.
