Permite insertar cables con conexión automática y espacios o bucles de cruce de cables.
Buscar
Comando:
AEWIRE
|
Tipo de cable |
Muestra el cuadro de diálogo Establecer tipo de cable, que permite definir el tipo de los cables nuevos. |
|
Mostrar conexiones |
Muestra los puntos de conexión por cables en un componente cuando el cable está cerca del componente. Los puntos se muestran con gráficos temporales. |
|
Inicio vertical |

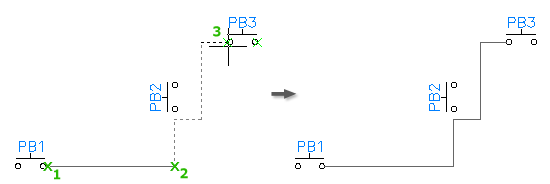

Hace que el cable discurra en una dirección vertical desde el punto de selección anterior. Esta opción está disponible después de designar el primer punto del cable. |
|
Inicio horizontal |

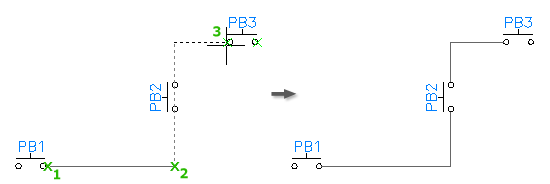

Hace que el cable discurra en una dirección horizontal desde el punto de selección anterior. Esta opción está disponible después de designar el primer punto del cable. |
|
Continuar |
Inserta el siguiente segmento de cable en la posición del cursor actual y continúa con la inserción de cables. |
|
Colisión desactivada |
Desactiva o activa temporalmente la comprobación de colisiones durante la inserción de cables. Este parámetro solo se recuerda durante la sesión en curso. La comprobación de colisiones estará activada cuando se reinicie AutoCAD Electrical toolset. Este ajuste se guarda en la variable global GBL_wd_skip_collision_check. Un valor igual a 1 indica que se debe omitir la comprobación de colisiones. Un valor igual a 0 significa que se debe efectuar la comprobación de colisiones. El ajuste por defecto es cero. |
Comprobación de colisiones activada
Comprobación de colisiones desactivada
