Inserte cable individuales o inserte de cables de bus múltiple.
Inserta una línea o una serie de líneas en una capa de cable definida en AutoCAD Electrical toolset. Un dibujo puede tener varias capas de cable. Los cables no tienen por qué comenzar ni finalizar en puntos de referencia y pueden situarse en cualquier ángulo. Un equipotencial está formado por uno o más segmentos de cable y ramificaciones opcionales que se interconectan y forman un conductor sin cortes eléctricos.
Puede insertar segmentos de cable de línea únicos o con ángulo (22.5, 45 o 67.5 grados) en una capa de cables (no es necesario que la capa de cables sea la capa actual). AutoCAD Electrical toolset admite el desplazamiento rápido de componentes de cables en ángulo.

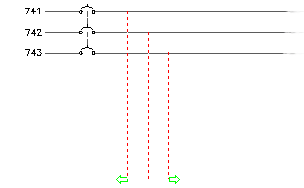

Los diferentes cables de bus se parten automáticamente y se vuelven a conectar con los componentes subyacentes de su recorrido. Si se cruzan con cables existentes, se insertan de forma automática espacios de intersección de cables en función de las propiedades de dibujo. El usuario define el número de cables.
Permite insertar cables de bus vertical u horizontal. El valor por defecto del espaciado de bus es el espaciado de separación de diagrama Ladder por defecto para el bus horizontal. Para un bus vertical, el espaciado es el valor por defecto definido en la sección Valores por defecto de diagrama Ladder del cuadro de diálogo Propiedades del dibujo Formato de dibujo.
Permite insertar cables entre puntos de conexión alineados en un par de componentes seleccionados. Los cables solo se añaden si los puntos de conexión de los cables están alineados.
