Asigne un número de elemento al número de pieza principal de un componente o a cada número de pieza del catálogo múltiple mediante el cuadro de diálogo Insertar/editar.
- Un número de elemento se asigna en función del valor del catálogo.
- AutoCAD Electrical toolset busca los componentes con el mismo valor de catálogo y asigna el mismo número de elemento.
- Los números de elemento se pueden asignar al valor de catálogo completo de un componente, incluidos los valores de catálogo múltiples (por componente), o bien a cada valor de catálogo del componente por separado (por número de pieza). Esto es una propiedad del proyecto.
- Un número de elemento modificado en la representación de un componente, conlleva una actualización de los números de elemento en las demás representaciones de ese componente.
- El número de elemento es un campo disponible para incluirlo en informes de lista de materiales.
- El comando AEBALLOON permite insertar una referencia numérica que contiene el número de elemento de un componente seleccionado.
Números de elemento fijos
Si no desea que un número de elemento cambie al ejecutar Volver a secuenciar números de elemento, márquelo como fijo. Marque un número de elemento individual como fijo en el cuadro de diálogo Insertar/editar del componente de armario. Ejecute la utilidad de todo el proyecto para fijar o anular la fijación de todos los números de elemento.
Nota: Los números de elemento en los componentes de esquema no se pueden marcar como fijos.
Volver a secuenciar números de elemento
Permite extraer los componentes y volver a secuenciar sus números de elemento a partir del valor que asigne el usuario. Volver a secuenciar números de elemento actualiza el armario y los componentes de esquema en el orden siguiente:
- Componentes del armario
- Componentes de esquema con una representación de armario, asignando el mismo número de elemento que el del componente de armario relacionado.
- Componentes de esquema sin representación de armario

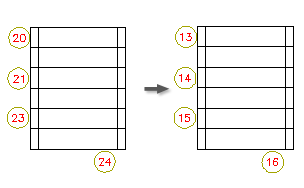

Nueva secuenciación de números de elemento:
- Asigna números de elemento incrementales a cada número de pieza nuevo o número de catálogo múltiple en función de los parámetros de Configuración de la numeración de elementos.
- Asigna el mismo número de elemento a los números de pieza repetidos.
- Actualiza las referencias numéricas existentes para que coincidan con el nuevo número de elemento.
- Permite omitir los números de elemento fijos. Si varios componentes tienen el mismo número de elemento pero solo uno de ellos está marcado como fijo, no se modifica la secuencia del número de elemento.
- Proporciona opciones para procesar solo los componentes que presentan números de elemento en blanco, procesa solo determinados fabricantes y controla el orden en función del fabricante.
- Sigue la propiedad de proyecto para la numeración de elementos que determina si los números de elemento se deben asignar según componente o número de pieza.
- Procesa todos los dibujos del proyecto activo.
Nota: Utilice la variable de sistema AEITEMRESEQUENCEMODE para volver al método de secuenciación anterior al 2017.
