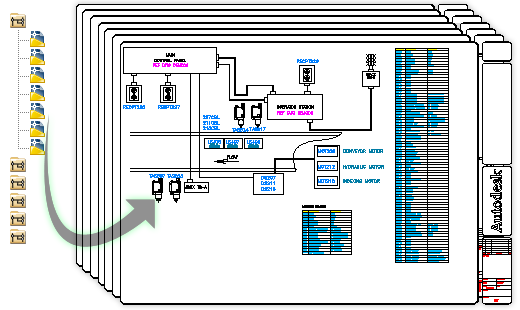

Un proyecto es un conjunto de dibujos eléctricos relacionados entre sí. Un archivo de proyecto muestra los nombres de archivo de los dibujos de AutoCAD que forman el conjunto de dibujos. Es posible tener tantos proyectos como se desee, pero solo puede existir un proyecto activo al mismo tiempo.
Un archivo de proyecto de AutoCAD Electrical toolset:
- Es un archivo de texto con cualquier ruta y cualquier nombre seguidos de la extensión .wdp.
- Muestra la ruta completa a cada dibujo incluido en el proyecto.
- Incluye la estructura de carpetas definida en el Gestor de proyectos. La estructura de carpetas organiza los dibujos para su uso en AutoCAD Electrical toolset.
- Incluye la descripción, y los valores de sección y subsección asignados a cada dibujo.
- Contiene los parámetros por defecto que pueden consultarse al crear nuevos dibujos y añadirlos al proyecto.
Cuando se crea un archivo de proyecto, este puede guardarse en cualquier carpeta. Los archivos de proyecto se guardan por defecto en la carpeta designada por el parámetro WD_PROJ del archivo de entorno.
Gestor de proyectos
Gestor de proyectos es la herramienta que permite trabajar con los proyectos y los dibujos incluidos en un proyecto. Gestor de proyectos es una paleta que puede permanecer en pantalla incluso mientras se utilizan otros comandos. Se puede acoplar, cambiar de tamaño y ocultar automáticamente. Utilice el Gestor de proyectos para:
- Crear, abrir y cambiar proyectos
- Cambiar los parámetros de un proyecto
- Crear y abrir dibujos, y obtener una vista preliminar de estos
- Añadir dibujos a un proyecto
- Cambiar el orden de los dibujos
Nota: El orden en el que aparecen los dibujos en la lista de dibujos del proyecto es el orden en que AutoCAD Electrical toolset los procesa en las operaciones de todo el proyecto.
- Publicar un proyecto
- Actualizar el cajetín en los dibujos dentro de un proyecto
- Ejecutar las tareas pendientes de un proyecto
Es posible utilizar la herramienta Configuración de visualización de lista de dibujos para cambiar el modo en que aparecen los dibujos en el Gestor de proyectos. Por defecto, los dibujos se identifican con el nombre de archivo del dibujo en la Lista de dibujos de proyecto.
Organización de dibujos en un proyecto
Las carpetas pueden añadirse a la vista del Gestor de proyectos para ayudar a organizar los dibujos dentro del mismo.
- Número ilimitado de carpetas y niveles de carpeta dentro de un proyecto
- Función de arrastrar y soltar carpetas y dibujos dentro del Gestor de proyectos para su reorganización
- Cambio de nombre de las carpetas dentro del Gestor de proyectos.
Nota: Los nombres de carpetas no se pueden duplicar en el mismo nivel, pero se pueden volver a utilizar en distintos niveles.
- Selección de dibujos que se van a procesar por carpeta mientras se ejecutan funciones de todo el proyecto
- Preselección de dibujos que se van a procesar para las operaciones Actualización de cajetín, Informe de lista de dibujos y Publicar
Uso de los proyectos abiertos recientemente
Gestor de proyectos muestra una lista de los proyectos abiertos. El proyecto activo se muestra en la parte superior de la lista. La lista de proyectos recientes se guarda en un archivo de texto denominado lastproj.fil ubicado en la carpeta de usuario, \Users\{nombre de usuario}\AppData\Roaming\Autodesk\AutoCAD Electrical {versión}\{lanzamiento}\{código de país}\Support\User\.
Cada línea de este archivo proporciona la información siguiente de cada proyecto:
- Nombre y ruta del archivo
- Descripciones del proyecto 1-4
- Estado del proyecto:
- "2" = activo
- "1" = abierto
- "0" = no abierto, pero disponible en el cuadro de diálogo Proyectos recientes
