Procedimiento para navegar de la ficha Vista de posición

Desplácese desde la representación del componente en la vista en árbol del componente o desde el panel de detalles y conexiones a un símbolo del dibujo.

1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Buscar

2. En el Gestor de proyectos, haga clic en la ficha Vista de posición.

3. Para navegar por una etiqueta de componente desde la ficha Vista de posición, realice una de las siguientes acciones:

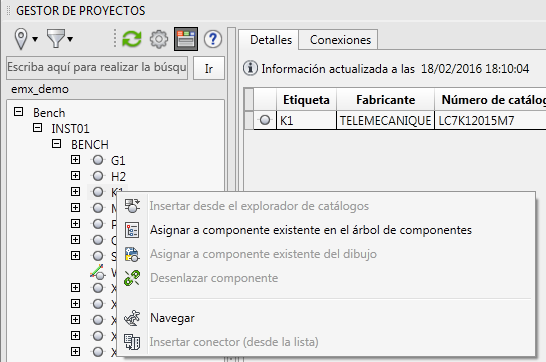

   • Haga clic con el botón derecho en un componente en la vista en árbol del componente y seleccione Navegar.

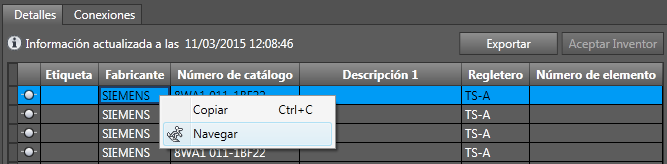

   • Haga clic en Mostrar detalles y conexiones y haga clic en la ficha Detalles. Haga clic con el botón derecho en un componente en la rejilla y seleccione Navegar.

4. Para navegar en un número de cable, haga clic en Mostrar detalles y conexiones y haga clic en la ficha Conexiones. Seleccione una fila o un grupo de filas, haga clic con el botón derecho y seleccione Navegar.
5. Para aplicar el zoom a un ejemplar concreto, realice una de las siguientes acciones:

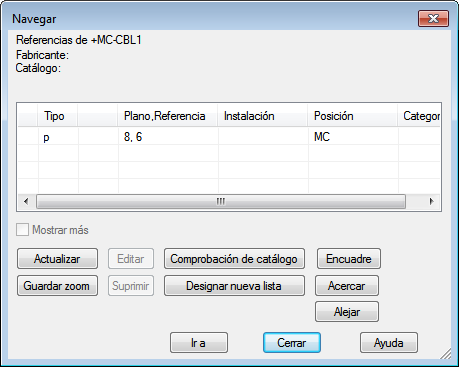

   • Seleccione una fila en el cuadro de diálogo Navegar y haga clic en Ir a.
   • Haga doble clic en cualquier referencia indicada en el cuadro de diálogo Navegar.


   El dibujo se abre automáticamente si todavía no lo está.
