Utilice el cuadro de diálogo de verificación del Programa CN para detectar las colisiones en general y las de la punta de los programas CN.
Haga clic en la ficha Inicio > Verificación > Programa CN para que se abra el cuadro de diálogo de Verificación del programa CN.
El cuadro de diálogo presenta lo siguiente:
— Seleccione un programa CN para verificar.
— Haga clic en este botón para que se muestre el cuadro de diálogo del programa CN. Utilice esta opción para ver y editar los detalles del programa CN.
— Muestra el nombre de la máquina herramienta.
— Muestra el nombre del plano de trabajo.
Verificar la máquina herramienta
Esta sección contiene las opciones para detectar las colisiones de la máquina herramienta consigo misma y con otros componentes:
Verificar las trayectorias — Seleccione esta opción para comprobar las trayectorias para detectar colisiones con la máquina herramienta.
Verificar los movimientos de conexión — Seleccione para comprobar las conexiones para detectar colisiones con la máquina herramienta.
Dist. seg. de máquina herramienta — Introduzca la distancia de seguridad de la máquina herramienta que desee usar para la verificación. Introducir un valor borra la verificación para el programa CN.
Verificar la herramienta con el modelo
Esta sección contiene las opciones para detectar las colisiones de la caña y del portaherramientas con el modelo. Esto no afecta a las comprobaciones con la máquina herramienta.
Verificar las trayectorias — Seleccione para detectar las colisiones entre la herramienta, el portaherramientas y el modelo.
- Aumentar las distancias de seguridad de la trayectoria — Seleccione para detectar las colisiones en todas las trayectorias.
- Mantener las distancias de seguridad existentes de la trayectoria — Seleccione para detectar las colisiones en todas las trayectorias que no han sido verificadas.
Verificar los movimientos de conexión — Seleccione para incluir movimientos de conexión en la verificación.
Distancia de seguridad portahtas — Introduzca la distancia mínima permitida entre el modelo y el perfil del portaherramientas.

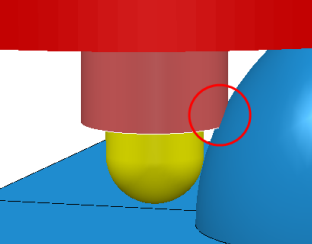

Distancia de seguridad de la caña — Introduzca la distancia mínima permitida entre el modelo y el perfil de la caña de herramienta.
Indicador del estado de seguridad — Muestra un icono que identifica el problema más grave encontrado en la verificación.
— Colisiones encontradas
— Otros problemas, por ejemplo, trayectorias sin verificar
— Colisión de la punta verificada
— Colisión de la punta y portaherramientas verificados
— Colisión de la punta, portaherramientas y máquina herramienta verificados
Lista de verificación — Muestra una lista cronológica de problemas y advertencias.
Los problemas se añaden a la lista en los siguientes casos:
- Existe una colisión entre la herramienta (o la caña o el portaherramientas) y el modelo.
- Existe una colisión de la máquina herramienta.
- La máquina herramienta no llega a una ubicación.
- La máquina herramienta sobrepasa sus límites.
Los avisos se añaden a la lista en los siguientes casos:
- Una trayectoria no está verificada.
- No se ha podido verificar una trayectoria.
- Se verifica una trayectoria, pero el programa CN tiene valores más altos de distancia de seguridad.
- No se verifica una conexión.
- La máquina herramienta se solapa con el espacio libre de otro componente.
— Haga clic en este botón para abrir el cuadro de diálogo de la Posición de la máquina herramienta.
Cargar el problema — Seleccione un error de la lista y haga clic en Cargar el problema para mostrar el error en el modelo.
— Haga clic en este botón para ignorar los avisos seleccionados. En la lista de verificación, el aviso seleccionado cambia de
a
.
Verificar — Haga clic en este botón para actualizar la verificación del programa CN. Esto resulta útil al editar las opciones de este cuadro de diálogo.
Cerrar — Haga clic en este botón para cerrar el cuadro de diálogo.
