Cuadro de diálogo de Programa CN

El cuadro de diálogo de Programa CN está disponible:

Este cuadro de diálogo presenta lo siguiente:

La parte superior del cuadro de diálogo contiene la información correspondiente al programa CN en conjunto.

Nota: La parte inferior muestra la información correspondiente a trayectorias específicas del programa CN (la trayectoria activa actualmente). Para más información en la parte inferior de este cuadro de diálogo consulte Información de la trayectoria seleccionada.

Nombre — Muestra el nombre del programa CN como aparece en el explorador. Si fuera necesario, introduzca un nombre nuevo para renombrar el programa CN.

Opciones — Haga clic para mostrar la página de Programas CN > Salida del cuadro de diálogo de Opciones. Para más información consulte Opciones > Programa CN.

Fichero de salida — Introduzca el nombre y el directorio del fichero de salida utilizado al escribir todas las trayectorias de un programa CN en un fichero. Las mismas variables están disponibles para Nombre raíz, excepto %[counter] y %[toolpath]. Seleccione para escoger un fichero de salida.

Esta opción solo está disponible si Escribir un fichero por trayectoria está sin seleccionar en la página de Programas CN > Salida en el cuadro de diálogo de Opciones.

Fichero opc. máquina — El campo muestra la ruta del archivo de opciones de la máquina herramienta seleccionada (como Fanuc11m). Si se muestra la opción <De la máquina herramienta>, PowerMill usará el archivo de opciones asociado a la máquina herramienta. Haga clic en para mostrar el cuadro de diálogo Seleccionar el fichero de opciones y busque un archivo de opciones de máquina.

Hay varios archivos de opciones de máquina en la siguiente ubicación: C:\Usuarios\Público\Documentos\Autodesk\Manufacturing Post Processor Utility 2019.1\Generic\.

Opciones de sondeo — Haga clic para mostrar el cuadro de diálogo Opciones de programa CN de sondeo, donde puede especificar la configuración de exportación CAD y la anulación de coordenadas de sondeo.

Máquina herramienta — Seleccione la máquina herramienta que se utilizará para mecanizar la pieza. PowerMill guarda la selección y utiliza la máquina herramienta especificada cuando simula la máquina herramienta.

Posición del modelo — Seleccione el plano de trabajo que coloca el modelo en la posición correcta sobre la máquina herramienta. Esto es útil para la simulación. El plano de trabajo debe tener la misma orientación que el plano de trabajo de salida. PowerMill guarda la selección y utiliza el plano de trabajo específico de la posición del modelo en la simulación del programa CN.

Si no selecciona una máquina herramienta, PowerMill utiliza la máquina activa para simular el programa CN.

Para experimentar con la simulación del programa CN utilizando distintas máquinas herramienta o posiciones del modelo, en la pestaña de Máquina herramienta, seleccione una máquina herramienta o una posición del modelo distinta, y en el explorador, haga clic con el botón derecho en el programa CN y seleccione Simular desde el inicio. Estos cambios no modifican las configuraciones en el cuadro de diálogo de Programa CN.

Plano de trabajo salida — Seleccione qué plano de trabajo del proyecto de PowerMill se alinea con el sistema de coordenadas de la máquina herramienta. Al seleccionar un plano de trabajo, se especifica la orientación de la pieza en relación a la máquina herramienta. Cuando no hay ningún plano de trabajo de salida seleccionado, ni se puede inferir por la configuración en el cuadro de diálogo de Preferencias CN, PowerMill utiliza el plano de trabajo de salida de la primera trayectoria en el programa CN. Si el plano de trabajo de salida del programa CN es distinto al plano de trabajo de salida de la primera trayectoria en el programa CN, PowerMill emite un aviso. Los planos de trabajo de salida especificados en los cuadros de diálogo del programa CN, de Preferencias CN, o de la estrategia, no tienen que ser iguales (del mismo modo que el número de herramienta, refrigerante, y ciclos de taladrado, no lo tienen que ser); si son diferentes, el plano de trabajo de salida seleccionado aquí se utiliza en vez del plano de trabajo de salida seleccionado en otro lugar.

Número del programa — Introduzca un número para el inicio del fichero del programa CN. Algunos controladores necesitan un número en el inicio para el fichero del programa CN.

Por ejemplo para los controles Fanuc el fichero aparece así:

%
:1234
N10G91G28X0Y0Z0
N20G40G17G80G49
N30G0G90Z33.031

En este caso 1234 es el número del programa.

Auto alineación herramienta — Deseleccione esta opción cuando el plano de trabajo de salida es distinto al plano de trabajo de la trayectoria sin que aparezcan movimientos angulares en el fichero del programa CN. Por ejemplo, si se ha girado manualmente el cabezal hasta alcanzar el ángulo necesario.

Nombre de pieza — Muestra el nombre de la pieza que se está mecanizando. Si fuera necesario, introduzca un nuevo nombre. El nombre de la pieza puede utilizarse para que aparezca al principio del fichero del programa CN (dependiendo de cómo se configure el inicio del programa CN en el fichero de opciones de máquina).

Referencia de herramienta — Seleccione esta opción si la salida está especificada como Punta o Centro de la herramienta. El centro de la herramienta se define como el desfase de la punta de la herramienta por el radio de la punta en la dirección del eje de herramienta.

Movimientos conexión — Especifique cómo se mueve la herramienta de una trayectoria de herramienta a la siguiente. Anteriormente, la herramienta se movía a la nueva posición y después giraba hasta alcanzar la orientación necesaria. La opción solo está disponible cuando existen trayectorias de herramienta multiejes.

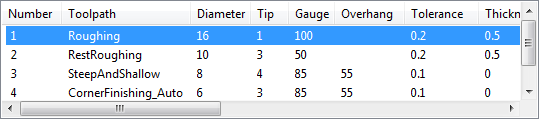

Lista de trayectorias — Muestra todas las trayectorias en el programa CN, junto con los parámetros utilizados para crear la trayectoria. Seleccione una o más de las trayectorias para mostrar la información acerca de ellas en la mitad inferior del cuadro de diálogo.

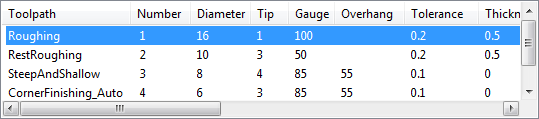

Es posible arrastrar y redimensionar las columnas colocando el cursor en el extremo de una columna y arrastrándolo a la nueva posición.

El campo de Número es el Nº de herramienta.

Si el Número está entre corchetes, (2) indica que no hay cambio de herramienta para esta trayectoria.

Si el Número está precedido por un asterisco, * indica que el Número de Herramienta para esta trayectoria ha sido editado en la parte inferior de este cuadro de diálogo.

Cuando el Número se sustituye por una ? significa que no se ha especificado ningún número de herramienta, pero se ha seleccionado una Numeración htas de Utilizar especificado.

No es posible definir una herramienta con el Número de una herramienta ya existente. La única vez en la que este no es el caso es cuando se escribe un fichero distinto para cada trayectoria, donde todos los Números de herramienta por defecto son 1. El primer Nº de herramienta de cualquier fichero es por defecto 1.

Lista de trayectorias — Haga clic para mostrar la lista de trayectorias y sus parámetros (utilizados en el programa CN) en un cuadro de diálogo distinto.

Lista de herramientas — Haga clic para mostrar la lista de herramientas y sus parámetros (utilizados en el programa CN) en un cuadro de diálogo distinto.

Es posible hacer clic con el botón derecho del ratón en las columnas en los cuadros de diálogo de Lista de trayectorias y Lista de herramientas para personalizar la vista o copiar datos en una aplicación externa.

Restablecer — Haga clic para devolver los números de herramienta a sus valores originales. El Nº de herramienta puede editarse en la parte inferior del cuadro de diálogo y se muestra en la Lista de trayectorias.

Cambio de herramienta — Especifique cuándo se escribe un comando de Cargar herramienta.

Numeración htas — Especifique el sistema de numeración utilizado para identificar las herramientas en el programa CN.

Posición del cambio de herramienta — Especifique si una herramienta se ha cambiado antes o después del movimiento de conexión.
