Acabado de perfilado del modelo de alambre

Utilice la página Perfilado del modelo de alambre para que el lateral de la herramienta corte mientras sigue la curva. Se trata de una opción parecida al mecanizado de viruta del modelo de alambre y al perfilado de curvas 2D.

No necesita una superficie para esta estrategia, tan solo una curva 3D. Para generar una trayectoria de perfilado del modelo de alambre, en primer lugar debe crear un Patrón a partir de la curva.

La Curva drive determina qué curva o conjunto de curvas se utilizan para crear los movimientos de corte.

Crear patrón — Haga clic para crear un patrón nuevo vacío.

Patrón seleccionado — Seleccione un patrón de la lista. Si no se muestra ningún patrón o está seleccionado, entonces no se selecciona ningún patrón. La lista recoge todos los patrones disponibles.

Indicar patrón seleccionado — Haga clic para seleccionar un patrón en la ventana de gráficos, y no por el nombre en la lista de Seleccionar patrón.

Haciendo clic en se accede a la pestaña de Seleccionar entidad. Seleccione un patrón en la ventana de gráficos para cerrar la pestaña de Seleccionar entidad y mostrar el patrón en el campo de Patrón seleccionado.

Agrupar curvas — Haga clic para copiar las curvas seleccionadas dentro del patrón. Esto proporciona un rápido y poderoso sistema de extraer la geometría de las curvas desde un modelo de superficie y copiarlo en el patrón/límite activo. Para obtener más información, consulte el Ejemplo de agrupar curvas.

Lado de curva — Seleccione el lado del patrón que desea mecanizar.

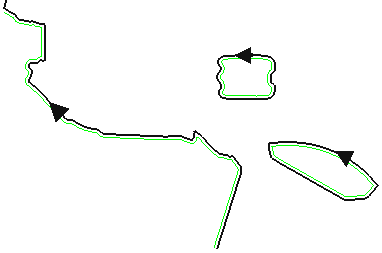

Al seleccionar Izquierdo se obtiene:

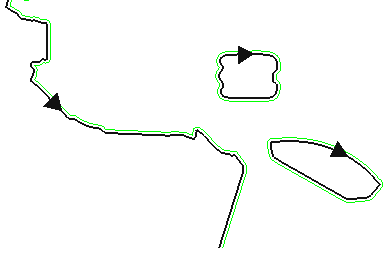

Al seleccionar Derecho se obtiene:

La curva aparece en negro y la trayectoria en verde.

El Límite inferior determina la ubicación vertical de la trayectoria.

Posición de base — Seleccione cómo se determina la posición más baja de la trayectoria.

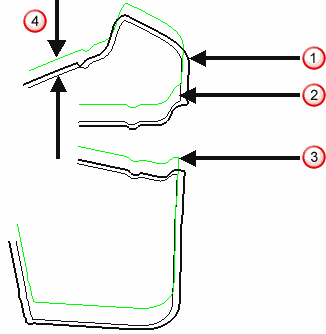

Desfase axial — Introduzca un valor de desfase. PowerMill utiliza este valor para desfasar la posición más baja de la trayectoria a lo largo del eje de la herramienta desde la posición definida en la Posición de base.

Patrón

Trayectoria con un Desfase axial de 0

Trayectoria con un Desfase axial de 20

Desfase axial

Detectar colisiones de punta — Seleccione esta opción para que PowerMill verifique la trayectoria en busca de colisiones de la punta de la herramienta o deselecciónela para desactivar la detección.

Tolerancia degouge — Introduzca la distancia máxima, normal a la superficie, que la trayectoria puede moverse para encontrar una posición segura. Cuando se detectan colisiones mayores que este valor, la herramienta se levanta axialmente para evitar la colisión.

Nota: La herramienta se mueve a lo largo de su eje para evitar colisiones de la punta. Con la opción de degouge la herramienta se mueve siguiendo la normal de la superficie.

Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.

Dirección de corte — Seleccione la tecnología de fresado.

Seleccione una Dirección de corte de entre las siguientes:

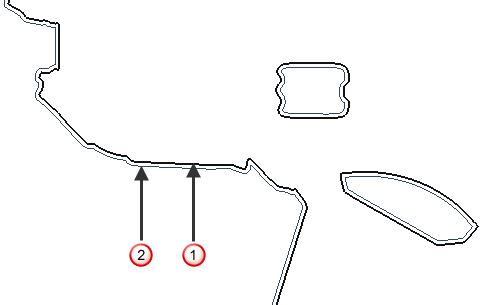

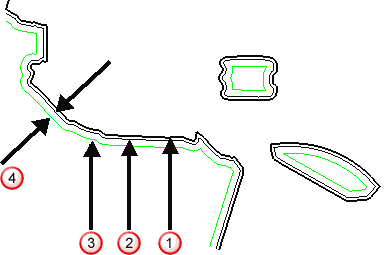

Espesor de curva — Introduzca el desfase de la curva.

la curva

trayectoria con un Espesor de 0

trayectoria con un Espesor de 20

Grosor

Nota: Es una curva, no el espesor de un modelo.

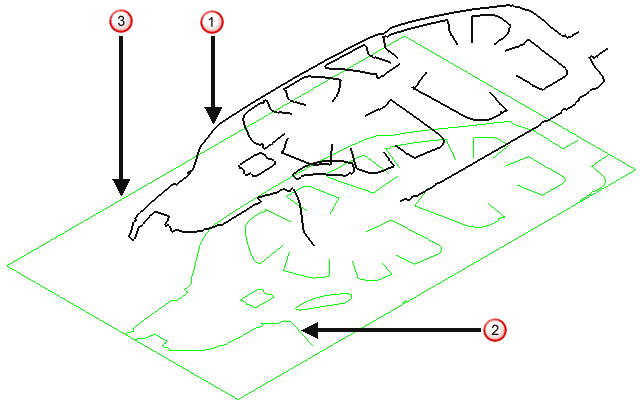

Vista previa — Haga clic para producir una trayectoria de vista previa sobre la forma de la proyección.

la curva

la trayectoria de previsualización

Dibujar — Seleccione para visualizar el patrón de vista previa.
