La estrategia de Acabado de viruta del modelo de alambre crea una trayectoria de viruta a partir de dos curvas de estructura alámbrica. PowerMill crea una trayectoria cortando con el lateral de la herramienta a medida que la herramienta sigue a las dos curvas (una superior y una inferior). Al igual que con el mecanizado de eliminación de viruta, es necesario crear una superficie desarrollable a partir de las dos curvas del modelo de alambre. Para más información consulte el Mecanizado de eliminación de viruta.

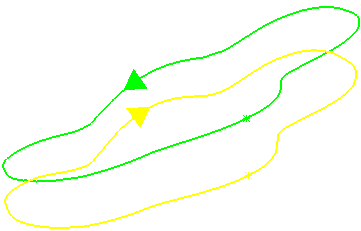

Para crear una trayectoria de viruta del modelo de alambre, primero se debe crear un patrón de cada curva. Es importante instrumentar los patrones para garantizar que tengan la misma dirección.
Si no lo están, debe seleccionar uno de los patrones y, a continuación, en el menú contextual del Patrón individual, seleccionar Editar > Invertir la orientación de la selección.
Las páginas asociadas con la estrategia Acabado de viruta del modelo de alambre son:
- Acabado de viruta del modelo de alambre — Página principal que se utiliza para definir una trayectoria de viruta del modelo de alambre.
- Posición — Configuraciones para determinar la ubicación de la trayectoria.
- Evitar colisiones de la punta — Configuraciones para determinar qué ocurre en la trayectoria de viruta del modelo de alambre cuando una superficie impide mecanizar en la posición más baja.
- Cortes múltiples — Configuraciones para permitir múltiples pasadas a lo largo del eje de herramienta.
- Alta velocidad — Configuraciones para mejorar la suavidad de la trayectoria.
- Verificación automática — Configuraciones para verificar automáticamente la trayectoria al calcularla.
El resto de las páginas son páginas de estrategia de trayectorias comunes.
