Cuando crea una curva compuesta, PowerMill se detiene cuando alcanza un hueco en la geometría. Haga clic en la curva que desea unir.

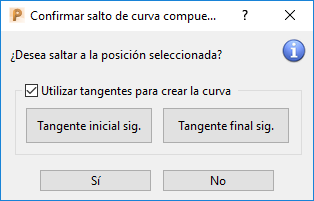

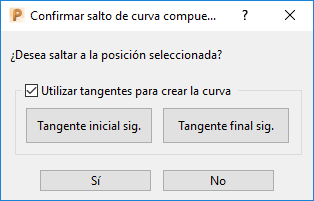

Haga clic en la curva naranja para abrir el cuadro de diálogo de Confirmar salto de curva compuesta.
Este cuadro de diálogo presenta lo siguiente:
- Utilizar tangentes para crear la curva — Cuando está sin seleccionar, une las curvas con una línea recta. Cuando se selecciona, une las curvas con una curva tangencial.

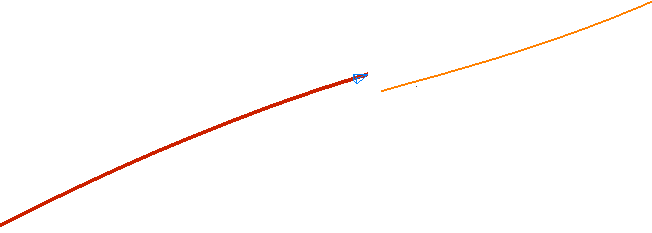

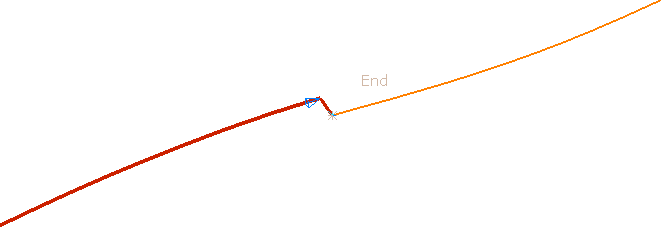

Utilizar tangentes para crear la curva sin seleccionar:

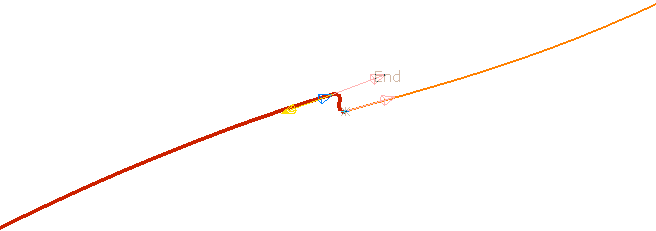

Utilizar tangentes para crear la curva seleccionado:
- Tangente inicial sig. — Haga clic para pasar a través de las distintas opciones de tangente.
- Tangente final sig. — Haga clic para pasar a través de las distintas opciones de tangente.
- Sí — Haga clic para aceptar la unión y volver a la barra de herramientas de Crear curva compuesta.
- No — Haga clic para rechazar la unión y volver a la barra de herramientas de Crear curva compuesta.
Para más información, consulte Creación de una curva compuesta a partir de la geometría «con huecos» del modelo de alambre.

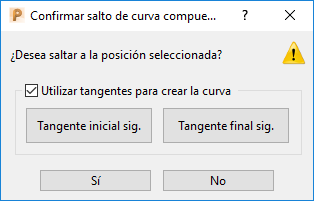

Cuando está creando una curva compuesta seleccionando superficies en vez de curvas existentes, y desea conectar un hueco, el cuadro de diálogo de Confirmar salto de curva compuesta tiene un campo adicional.
Utilizar tangentes para crear la curva sin seleccionar:
— Cuando se visualiza, la curva compuesta sigue siendo una curva embebida. Pase el ratón sobre para mostrar más información.
Utilizar tangentes para crear la curva seleccionado:
— Cuando se visualiza, la curva compuesta ya no es una curva embebida. Pase el ratón sobre para mostrar más información.
