Acabado de desfase plano

Utilice la página de Acabado de desfase plano para crear una trayectoria de desfase en las zonas planas del modelo.

Tolerancia de planos — Introduzca una tolerancia para encontrar zonas que sean casi planas (es decir, planas dentro de la tolerancia especificada aquí).

Buscar las zonas planas en triángulos — Seleccione para encontrar zonas planas en triángulos y en superficies. Si no se selecciona, PowerMill no tiene en cuenta las partes del modelo que contienen triángulos.

Permitir herramienta fuera de zonas planas — Seleccione esta opción para permitir que la herramienta salga de la zona plana. Esto atenúa el problema de desplazar la herramienta a lo largo de una arista viva.

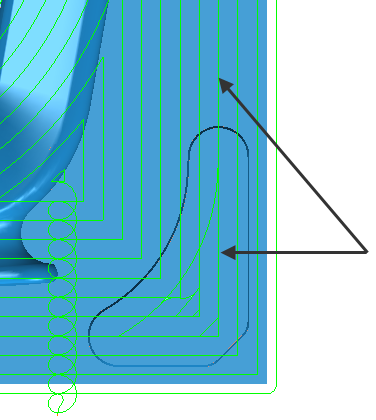

Permitir herramienta fuera de la zona plana — Seleccionado:

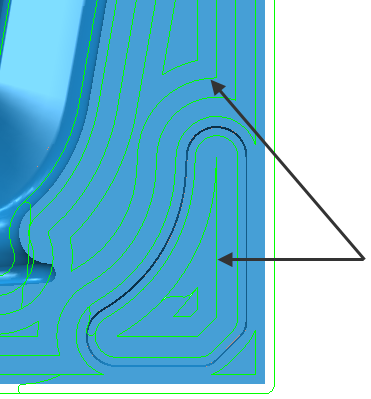

Permitir herramienta fuera de la zona plana — Sin seleccionar:

Desbaste de restos — Seleccione para activar la página de Restos . Desbaste de restos permite utilizar una herramienta grande para la eliminación eficiente de volumen y después una herramienta más pequeña para mecanizar las zonas del modelo que la herramienta grande no pudo alcanzar, como por ejemplo las cajeras y las esquinas. La herramienta más pequeña solo mecaniza las zonas que no se pudieron alcanzar con la herramienta original.

Añadir aproximación desde fuera — Seleccione para activar movimientos de nivel y aproximar el modelo desde fuera del bloque.

Sobreespesor aproximación exterior — Introduzca la distancia de aproximación. Es la distancia de aproximación máxima desde la zona plana.

Ignorar agujeros — Seleccione para ignorar los agujeros que son más pequeños que el Umbral especificado.

• Umbral (UDH) — Introduzca un umbral, como un porcentaje del diámetro de la herramienta, para definir qué agujeros ignorar. Por ejemplo, con un valor de 2, PowerMill ignora cualquier agujero dos veces mayor que el diámetro de la herramienta.

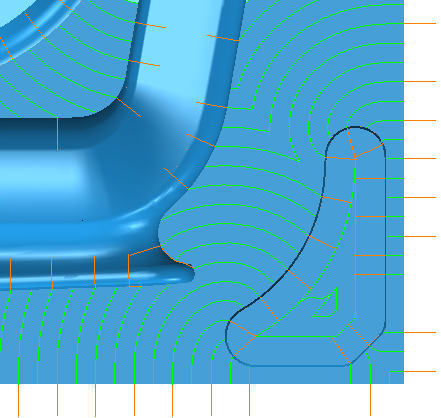

  Desactive Ignorar agujeros:

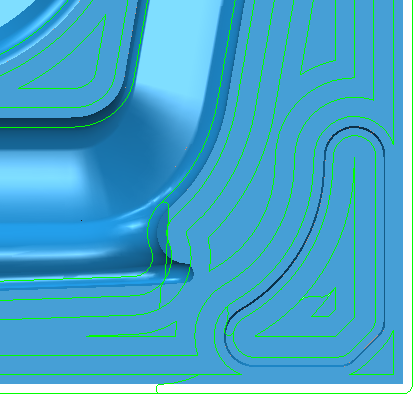

  Seleccione Ignorar agujeros:



Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.

Dirección de corte — Seleccione la tecnología de fresado.

Seleccione una de las direcciones de corte siguientes:

• Material a la derecha — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la derecha, siempre que sea posible. La herramienta está a la izquierda del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.



• Material a la izquierda — Seleccione para crear trayectorias utilizando únicamente mecanizado con material a la izquierda o cortes ascendentes, siempre que sea posible. La herramienta está a la derecha del borde mecanizado cuando se mira en la dirección de desplazamiento de la herramienta.



• Cualquiera — Seleccione para crear trayectorias utilizando tanto el mecanizado con material a la izquierda como el de material a la derecha. De esta manera se minimizan las levantadas de la herramienta y el desplazamiento de la herramienta.

Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor para que el recuadro de Espesor se divida en Espesor radial Espesor axial . Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.

Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.

Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.

Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.

Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.

• Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
• Editado — Cuando se muestra, presenta el valor introducido por el usuario. Haga clic en para cambiar este valor con el calculado automáticamente.
• Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.

  Si introduce un valor de Paso lateral, cambia a .

• Altura de cresta — Introduzca la altura máxima de cresta y utilice este valor para determinar el paso lateral. PowerMill calcula el valor del paso lateral para ofrecer una altura de cresta de la tolerancia de mecanizado utilizando la herramienta actual, cuando se mecaniza un plano inclinado a 45. Este es el peor caso de altura de cresta para cualquier tolerancia dada.



  Paso vertical

  Paso lateral

  Altura de la cúspide

  Para obtener más información, consulte Relación entre paso lateral y altura de cresta.

Paso vertical final — Seleccione para permitir una pasada adicional.

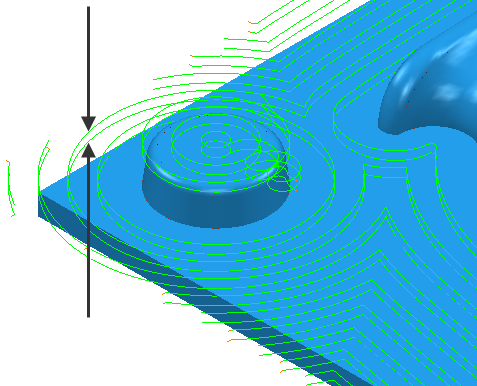

Paso vertical final seleccionado

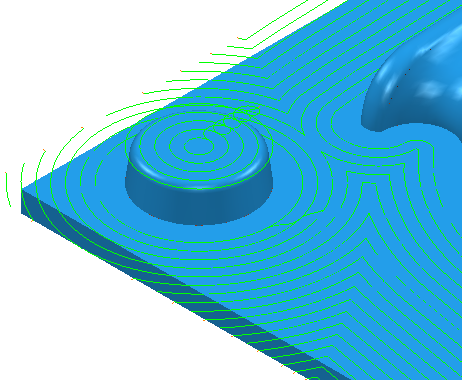

Paso vertical final sin seleccionar
