Utilice la página de Mecanizado de figuras de ranura para crear una trayectoria de herramienta que mecanice las figuras de ranura en un grupo de figuras.

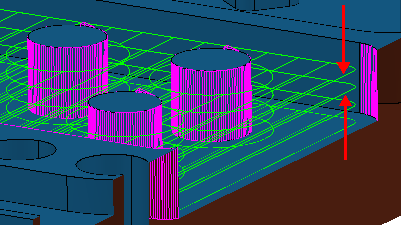

Paso vertical — Introduzca la distancia entre los distintos niveles de mecanizado.
-
Automático — El valor del Paso vertical define las alturas Z, y borra cualquier altura Z existente.
PowerMill crea una altura Z hasta el valor de Paso vertical introducido, desde la parte superior del bloque, y luego desciende hasta la altura Z definida. La altura Z final se encuentra en la parte inferior del bloque. La definición del Paso vertical tiene en cuenta las alturas Z existentes (como las calculadas cuando se selecciona la opción de Mecanizar zonas planas). PowerMill analiza los pares de alturas Z existentes y añade el número mínimo de alturas Z adicionales entre ellas, para que el paso vertical entre las alturas sea menor o igual que el valor del Paso vertical especificado.
-
Manual — Permite al usuario especificar las alturas Z. Haga clic en el botón de Alturas Z
para abrir el cuadro de diálogo de Alturas Z de desbaste y poder especificar el valor de las alturas manualmente.
Copiar paso vertical de la herramienta — Haga clic para cargar la profundidad axial de corte de los datos de corte de la herramienta activa. La profundidad axial de corte se mide a lo largo del eje de la herramienta.
.
Solo fondo — Seleccione para crear una trayectoria a lo largo de la base del canal de la ranura.
Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor
para que el recuadro de Espesor se divida en Espesor radial
Espesor axial
. Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.
Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.
Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
