Seleccione una opción del menú de Círculos y arcos para crear arcos nuevos o círculos completos. Los arcos y los círculos se pueden definir tanto de manera interactiva como introduciendo coordenadas.
Todas las opciones de este menú abren su propia barra de herramientas individual.
- Círculo — Haga clic para crear un círculo especificando su centro y su radio.
- Arco de 3 puntos — Haga clic para crear un arco especificando su inicio, su final, y un tercer elemento en la circunferencia. Los elementos pueden ser puntos, líneas, arcos o círculos.
- Arco desde punto central — Haga clic para crear un arco especificando sus puntos central, inicial y final.
Mostrar arco — Haga clic para crear el arco complementario.Convierte:
en esto:

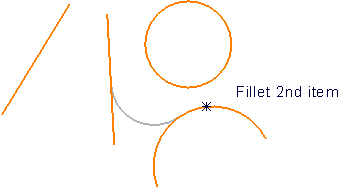

- Empalme recortado — Haga clic para empalmar y recortar dos curvas o todas las esquinas vivas dentro de una curva compuesta en el Radio especificado. Es posible crear empalmes entre:
- dos líneas.
- una línea y un arco.
- dos arcos.
Círculo
Arco
Los círculos no están recortados, pero los arcos sí. Las curvas que forman empalmes no se combinan en una curva. La única excepción es cuando una línea continua forma un empalme.
- dos líneas.
- Empalme sin recortar — Haga clic para empalmar, sin recortar, dos curvas o todas las esquinas vivas dentro de una curva compuesta con el Radio especificado.
Cuando selecciona una línea continua, siempre se recortan los empalmes. Con excepción del recorte, esta opción es similar a la de Empalme.
