Acceso
Tras seleccionar un elemento de estructura de hormigón armado, inicie la extensión Reinforcement Design:
En Revit, haga clic en la ficha Analizar grupo
Análisis estructural
Robot Structural Analysis
Comprobación de códigos de refuerzo.

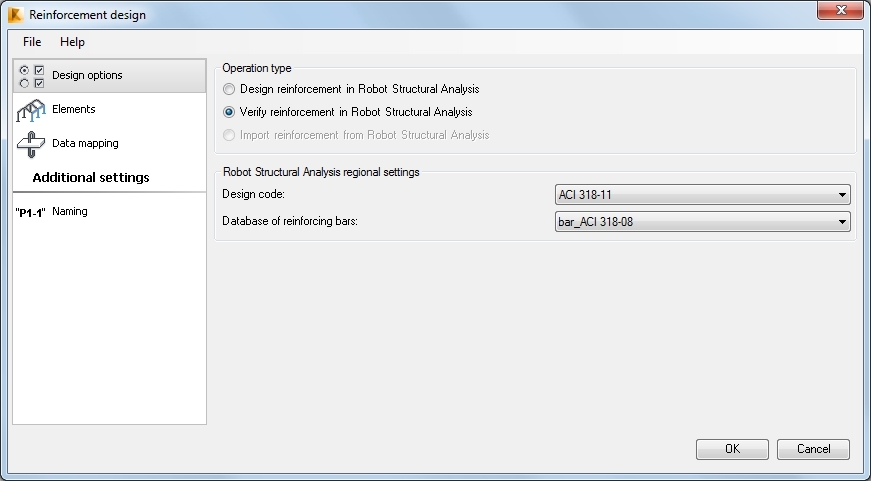

Ficha Opciones de diseño
En la extensión, están disponibles los siguientes tipos de operación:
- Diseño de refuerzos en Robot para un elemento de estructura de hormigón armado de Revit.
- Comprobación de refuerzos definida en Revit para el elemento de estructura de hormigón armado seleccionado.
- Importación de refuerzos generados en Robot a Revit.
La sección de configuración regional de Robot Structural Analysis contiene listas de códigos de diseño y las bases de datos de armaduras.
Ficha Elementos
En la ficha Elementos, se muestra una lista de elementos seleccionados admitidos por la extensión (vigas de hormigón, pilares y cimentaciones aisladas). Los elementos se agrupan en función de su tipo (tres grupos principales: vigas, pilares y cimentaciones aisladas), parámetro Marca de ejemplar de familia de Revit, geometría del elemento (longitud, forma de sección y cotas) y parámetros de refuerzo. También puede desactivar la opción Agrupación. A continuación, se tienen en cuenta por separado todos los elementos; el número de proyectos de hormigón armado de Robot es igual al número de elementos seleccionados en Revit.
Haga clic en Guardar informe para guardar los datos de la ficha Elementos.

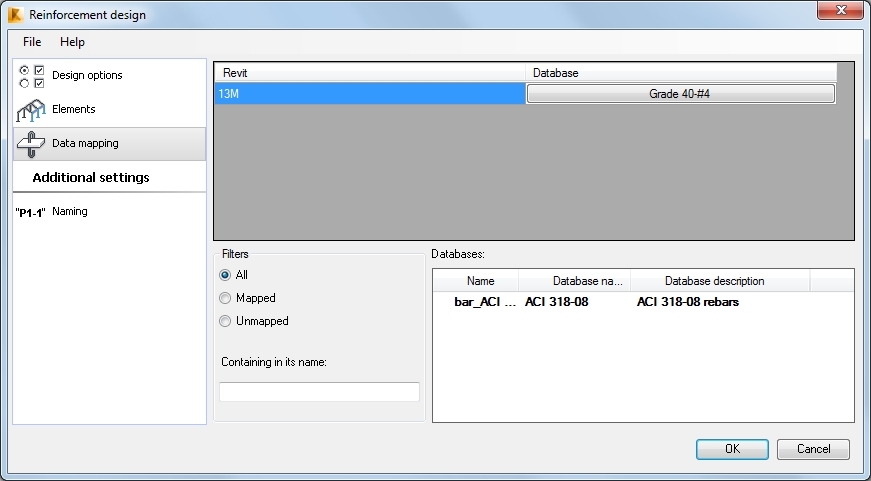

Ficha Asignación de datos
Esta ficha solo se muestra si se ha definido el refuerzo para los elementos seleccionados.
Se crea una fila en la tabla para cada tipo de armadura de Revit.
En esta ficha, se pueden asignar diámetros y grados de acero a las barras de refuerzo que se exportan de Revit a Robot. Esto es importante cuando se utilizan diferentes listas de barras de refuerzo en Revit y Robot.
Los valores enumerados para Robot cumplen con el código de diseño seleccionado en la ficha Opciones de diseño.
Para cambiar la armadura asignada, haga clic en el botón de la derecha (a la derecha de la tabla); se abre un cuadro de diálogo de selección adicional. Seleccione la armadura que se debe asignar desde la base de datos.
Los elementos se pueden filtrar con tres opciones:
- Todos: todos los elementos están visibles.
- Asignados: solo se ven los elementos asignados.
- Sin asignar: solo están visibles los elementos sin asignar.
Ficha Denominación
La ficha Denominación está disponible para los modos de diseño y comprobación. Se aplica solo a los elementos para los que no se ha definido el parámetro Marca. Utilícela para definir un prefijo de nombre para los elementos de hormigón armado de Robot.
