Creare un progetto elettromeccanico in Inventor e quindi collegarvi i progetti di AutoCAD Electrical toolset connettendosi al file di collegamento da AutoCAD Electrical toolset.
Il collegamento di un progetto di Inventor ad un progetto di AutoCAD Electrical toolset richiede la creazione di un file di collegamento e la definizione di due progetti da collegare. Il processo comprende due fasi:
- In AutoCAD Electrical toolset o Inventor, creare il file di collegamento e fare riferimento al progetto per il prodotto.
- Nell'altro prodotto, completare il collegamento individuando il file di collegamento creato in precedenza e facendo riferimento a un progetto nel prodotto.
Collegamento a partire da Inventor
-
Fare clic su
.
-
Fare clic su

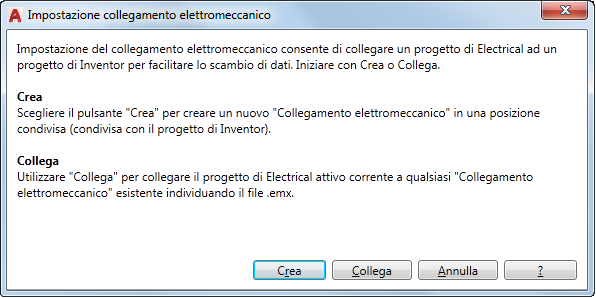

nella finestra di dialogo Impostazione progetto elettromeccanico
-

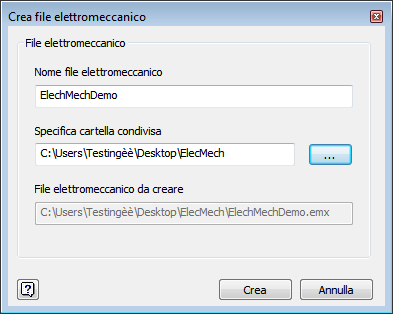

Immettere un nome per il file di collegamento .emx.
-
Specificare una cartella condivisa tra AutoCAD Electrical toolset e Inventor.
-
Fare clic su Crea.
-

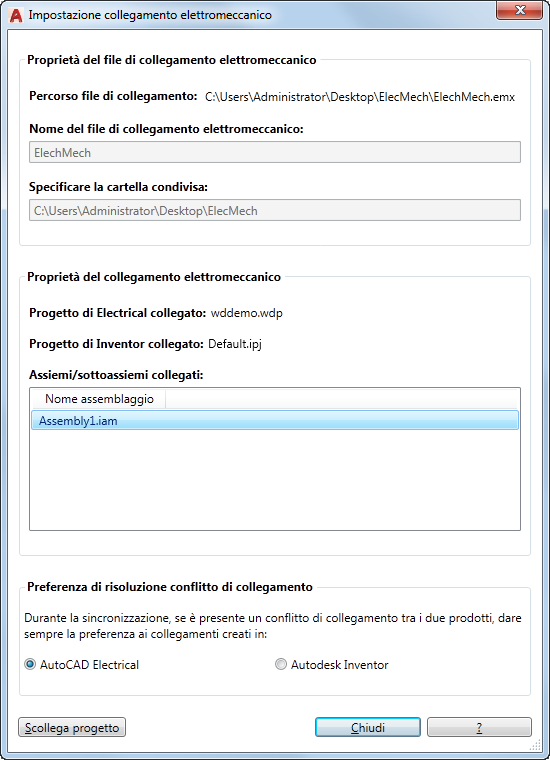

Nella finestra di dialogo Impostazione collegamento elettromeccanico, selezionare le impostazioni di sincronizzazione. L'impostazione di default è AutoCAD Electrical toolset. Si presuppone che, nella maggior parte dei casi, i flussi di lavoro di progettazione elettromeccanica vengano avviati da utenti di AutoCAD Electrical toolset; di conseguenza, il valore di default è impostato su AutoCAD Electrical toolset quando viene creato un collegamento del componente.
-
Fare clic su Chiudi.
In Inventor:
-
Fare clic su . Trova
- In Gestione progetti, attivare il progetto che si desidera collegare.
- Fare clic sulla . Trova
- Fare clic su Collega.
- Individuare il file di collegamento esistente creato in Inventor.
-
Fare clic su Chiudi.
In AutoCAD Electrical toolset:
