Usare le opzioni sulla scheda Area di sicurezza della finestra di dialogo Connessioni percorso utensile per specificare le dimensioni e la forma dell'area di sicurezza in cui l'utensile può muoversi in rapido (le velocità sono specificate nella finestra di dialogo Avanzamenti e velocità) per muovere l'utensile tra due punti nel più breve tempo possibile.
Il movimento in rapido è generalmente formato da tre movimenti:
- Un movimento verso l'alto, dall'ultima posizione di taglio ad un'area Z di sicurezza.
- Un movimento trasversale a Z costante verso la nuova posizione iniziale di taglio.
- Un movimento verso il basso per raggiungere la nuova altezza in Z iniziale.

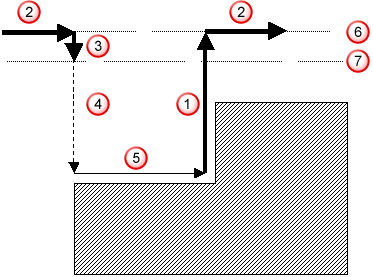

Un movimento verso l'alto in rapido.
Un movimento attraverso in rapido.
Un movimento verso il basso in rapido.
Un movimento in affondamento in avanzamento.
Un movimento di taglio in avanzamento di taglio.
Z di sicurezza.
Z iniziale.
Questa scheda contiene le seguenti impostazioni:
Area di sicurezza
Le opzioni disponibili in questa area di specificano dove e quando l'utensile si muove in rapido per movimenti assoluti.
Tipo — Specifica la forma dell'area di sicurezza su cui i movimenti in rapido possono avvenire.
Piano di lavoro — Selezionare il piano di lavoro usato per definire l'area di sicurezza (se diverso dal piano di lavoro del percorso utensile). L'asse dell'utensile rimane fisso fino a quando l'utensile raggiunge l'area di sicurezza. É solo quando l'utensile si muove sopra la superficie dell'area di sicurezza che si verificano ri-orientamenti.
Normale — Inserire la direzione della normale al piano in cui sono eseguiti i movimenti in rapido. Questa opzione è disponibile quando si seleziona Tipo Piano.
Posizione — Inserire le coordinate del punto lungo l'asse del cilindro definendo l'area di sicurezza. Questa opzione è disponibile quando si seleziona Tipo Cilindro.
Direzione — Inserire la direzione perpendicolare al piano in cui vengono eseguiti i movimenti in rapido. Questa opzione è disponibile quando si seleziona Tipo Cilindro.
Centro — Inserire il centro della sfera definendo l'area di sicurezza. Questa opzione è disponibile quando si seleziona Tipo Sfera.
Angolo — Inserire le coordinate di uno spigolo del riquadro. Questa opzione è disponibile quando si seleziona Tipo Box.
Dimensioni — Inserire la lunghezza, altezza e larghezza del riquadro. Questa opzione è disponibile quando si seleziona Tipo Box.
— Fare clic per visualizzare la finestra di dialogo Direzione, che permette di modificare la direzione di un elemento. Questo pulsante è disponibile quando si seleziona Tipo Piano o Cilindro.
— Fare clic per visualizzare la finestra di dialogo Posizione. Usare la finestra di dialogo per inserire manualmente le coordinate e individuare elementi nella finestra di dialogo. Questo pulsante è disponibile quando si seleziona Tipo Cilindro, Box o Sfera.
Altezza rapidi — Inserire un livello costante in Z in cui l'utensile si solleva, prima di eseguire i movimenti in rapido attraverso il pezzo di lavoro. Questa opzione è disponibile solo se si seleziona Tipo Piano.
Altezza di affondamento — Inserire un valore assoluto in Z verso cui l'utensile si muove verso il basso in avanzamento rapido, prima di tagliare nel pezzo di lavoro. Questa opzione è disponibile solo se si seleziona Tipo Piano.
Usa collegamenti polari — Selezionare per specificare che i percorsi attraverso un'area di sicurezza piana sono definiti secondo la fresatura polare. Questa opzione è disponibile quando si seleziona Tipo Piano.
Raggio rapidi — Inserire il raggio dell'area di sicurezza cilindrica o sferica. Questa opzione è disponibile solo se si seleziona Tipo Cilindro o Sfera.
Raggio affondamento — Inserire il raggio del cilindro o sfera da cui sono eseguiti i movimenti di affondamento assoluti. Questa opzione è disponibile solo se si seleziona Tipo Cilindro o Sfera.
Offset affondamento — Inserire la posizione della superficie di affondamento rispetto all'area di sicurezza a forma di scatola. Questa opzione è disponibile solo se si seleziona Tipo Box.
Tolleranza poligonale — Inserire un valore per definire la tolleranza a cui viene poligonalizzato qualsiasi movimento ad arco, definendo per tanto la deviazione massima dalla superficie cilindrica o sferica. Questa opzione è disponibile solo se si seleziona Tipo Cilindro o Sfera.
Lunghezza finita — Selezionare per definire un'area di sicurezza cilindrica con una lunghezza esplicita. Questa opzione è disponibile solo se si seleziona Tipo Cilindro ed è disattivata come impostazione predefinita.
- Lunghezza — Inserire un valore per definire la lunghezza del cilindro.
- Facce incluse — Attiva/disattiva le opzioni Minimo e Massimo per specificare le facce sopra cui i movimenti in rapido possono incrociarsi. Le facce iniziale e finale del cilindro sono definite rispetto alla direzione assiale.
Facce incluse — Attivare le opzioni in quest'area per specificare i lati del box sopra cui sono permessi i movimenti rapidi. Questa opzione è disponibile solo se si seleziona Tipo Box.
Calcola le dimensioni
Le opzioni disponibili in questa area specificano quando l'utensile si muove in rapido per movimenti incrementali.
Misurato da — Selezionare un'opzione dall'elenco per definire il quadro di riferimento rispetto a cui sono calcolate l'area di sicurezza e le superfici di affondamento:
- Blocco e modello — Definisce l'area di sicurezza rispetto ai limiti box o cilindrici del blocco e modello combinati. I limiti cilindrici sono usati se il blocco è un cilindro e racchiude i limiti del box del modello.
- Blocco — Definisce l'area di sicurezza rispetto ai limiti del box o cilindrici del blocco.
- Modello — Definisce l'area di sicurezza rispetto ai limiti di box del modello.
- Macchina utensile — Definisce l'area di sicurezza in modo che si trovi all'interno dei limiti di corsa lineare della macchina utensile. Questa opzione non è disponibile se non è specificata una macchina utensile per il percorso utensile.
Macchina utensile — Selezionare una macchina utensile dall'elenco.
Posizione modello — Selezionare il piano di lavoro che si allinea al sistema di coordinate della macchina utensile. Specifica l'orientamento della parte relativamente alla macchina utensile. Queste opzioni sono disponibili solo se si seleziona una Misura Macchina utensile.
Distanza sicurezza rapido — Inserire la distanza di sicurezza dal blocco e dal modello, richiesti dall'Area di sicurezza. Questa distanza di sicurezza è in aggiunta a, e non in sostituzione della Distanza sicurezza affondamento. Questa opzione è disponibile solo se si seleziona una Misura tra: Blocco e modello, Blocco o Modello.
Distanza di sicurezza interna rapido — Specifica la distanza di sicurezza della superficie rapido all'interno dei limiti di corsa della macchina utensile. Questa opzione è disponibile solo se si seleziona una Misura Macchina utensile.
Distanza sicurezza affondamento — Inserire la distanza di sicurezza dal blocco e dal modello, richieste all'inizio del movimento di affondamento. Questa opzione è disponibile solo se si seleziona una Misura tra: Blocco e modello, Blocco o Modello.
Distanza di sicurezza affondamento interno — Specifica la distanza di sicurezza della superficie di affondamento all'interno dei limiti di corsa della macchina utensile. Questa opzione è disponibile solo se si seleziona una Misura Macchina utensile.
Calcola — Fare clic per calcolare le dimensioni dell'area di sicurezza necessarie per raggiungere la distanza di sicurezza specificata dal blocco e dal modello. Se si seleziona Tipo Piano, in cui il piano è normale all'asse Z:
- Altezza rapidi = Limite massimo Z blocco + sgrossatura rapido + distanza sicurezza affondamento
- Altezza di affondamento = limite massimo Z blocco + distanza sicurezza affondamento
Opzioni di disegno
Disegna superficie dei rapidi — Selezionare per disegnare la superficie dell'area di sicurezza. Usare il dispositivo di scorrimento per impostare il livello di opacità della superficie dei rapidi.
Disegna superficie degli affondamenti — Selezionare per disegnare la superficie oltre la quale vengono eseguiti movimenti in rapido. Questa è la regione dello spazio oltre al quale vengono eseguiti i movimenti di entrata al tasso di affondamento. Usare il dispositivo di scorrimento per impostare il livello di opacità di questa superficie.
Controllo tallonamenti — Attivare/disattivare per specificare se le connessioni del percorso utensile sono verificate rispetto a tallonamenti e collisioni.
Applica area di sicurezza — Fare clic per salvare le modifiche e ricalcolare l'area di sicurezza e qualsiasi movimento definito da essa.
