Usare la finestra di dialogo Verifica programma NC per controllare se ci sono collisioni o tallonamenti nei programmi NC.
Fare clic sulla scheda Home > Verifica > Programma NC per visualizzare la finestra di dialogo Verifica programma NC.
La finestra di dialogo contiene le seguenti opzioni:
— Selezionare un programma NC da verificare.
— Fare clic per visualizzare la finestra di dialogo Programma NC. Usare per visualizzare e modificare i dettagli del programma NC.
— Visualizza il nome della macchina utensile.
— Visualizza il nome del piano di lavoro.
Verifica la macchina utensile
Quest'area contiene le opzioni che permettono di controllare collisioni della macchina utensile rispetto a sé stessa o altri componenti:
Verifica percorsi utensile — Selezionare per controllare i percorsi utensile rispetto a collisioni che coinvolgono la macchina utensile.
Verifica i movimenti di connessione — Selezionare per controllare collisioni che coinvolgono la macchina utensile.
Distanza di sicurezza dalla macchina utensile — Inserire la distanza di sicurezza della macchina utensile che si vuole usare per la verifica. Inserire un valore annulla la verifica del programma NC.
Verifica l'utensile rispetto al modello
Quest'area contiene opzioni che permettono di controllare gambo e pinza per collisioni rispetto al modello. Questo non ha alcun effetto sui controlli con la macchina utensile.
Verifica percorsi utensile — Selezionare per controllare le collisioni tra l'utensile, la pinza e il modello.
- Cambia distanza sicurezza pinza e gambo impostate nel percorso — Selezionare per verificare la presenza di collisioni in tutti i percorsi utensile.
- Mantieni distanza sicurezza pinza e gambo impostate nel Percorso — Selezionare per verificare la presenza di collisioni in tutti i percorsi utensile che non sono stati verificati.
Verifica i movimenti di connessione — Selezionare per includere i movimenti di connessione nella verifica.
Distanza Sicurezza Pinza — Inserire la distanza minima permessa tra il modello e il profilo della pinza utensile.
Distanza Sicurezza Gambo — Specificare la distanza minima permessa tra il modello e il profilo del gambo dell'utensile.
Indicatore di stato di sicurezza — Visualizza un'icona che identifica i problemi più gravi rilevati durante la verifica.

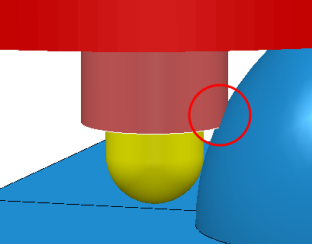

— Trovata collisione
— Altri problemi, per esempio, percorsi non verificati.
— Tallonamento verificato
— Tallonamento e pinza verificati
— Tallonamento, pinza e macchina utensile selezionati
Elenco di verifica — Visualizza un elenco cronologico di problemi e avvisi.
I problemi vengono aggiunti all'elenco quando:
- esiste una collisione tra l'utensile (o il gambo, o la pinza) e il modello.
- esiste una collisione con la macchina utensile.
- la macchina utensile non può raggiungere la posizione.
- La macchina utensile eccede i suoi limiti.
Vengono aggiunte all'elenco avvertenze quando:
- un percorso non è stato verificato.
- non è stato possibile verificare un percorso.
- un percorso è stato verificato, ma il programma NC ha valori di sicurezza più elevati.
- una connessione non è stata verificata.
- la macchina utensile si sovrappone con la distanza di sicurezza di un altro componente.
— Fare clic per visualizzare la finestra di dialogo Posizione macchina utensile.
Carica problema — Selezionare un errore dall'elenco di verifica e fare clic su Carica problema per visualizzare l'errore nel modello.
— Fare clic per ignorare gli avvisi selezionati. Nell'elenco di verifica, l'avviso selezionato cambia da
a
.
Verifica — Fare clic per aggiornare la verifica del programma NC. È utile quando si modificano le opzioni in questa finestra di dialogo.
Chiudi — Fare clic per chiudere la finestra di dialogo.
