L'asse utensile secondario permette di limitare l'angolo a cui un utensile può essere posizionato mentre taglia un percorso utensile a più assi. Tuttavia, non è sempre immediatamente ovvio come traslare i limiti angolari della macchina utensile con gli angoli di PowerMill Azimuth ed Elevazione. Questo prende in considerazione le configurazioni di base della macchina con limiti angolari diversi.
La configurazione degli assi di rotazione varia in molto. Tuttavia, le differenze tra molti di questi è relativamente minore ed esistono solo tre configurazioni macchina significativamente diverse:
- Tavola - Tavola
- Testa - Testa
- Testa - Tavola

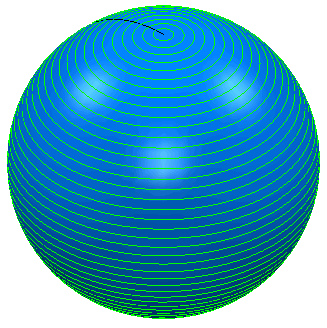

L'esempio sotto mostra come spostare i limiti angolari sulla macchina utensile ai limiti Azimuth ed Elevazione sulla scheda Limiti nella finestra di dialogo Asse utensile. Tutti questi esempi usano una sfera con un percorso utensile Proiezione superficie. Se non sono definiti dei limiti asse utensile secondario viene lavorata la sfera completa.
Selezionare Disegna limiti per visualizzare la porzione lavorabile, in questo caso la sfera completa.
