Usare l'area Primo svincolo in entrata distinto per specificare un primo movimento di svincolo in entrata che è diverso dai successivi movimenti di svincolo in entrata. Le impostazioni in questa pagina non sono disponibili per i percorsi utensile Vortex.
Primo svincolo in entrata distinto — Selezionare questa opzione per specificare un movimento di svincolo in entrata distinto. Offre funzionalità simili alla scheda Svincoli in entrata, ma le applica solo al primo movimento di svincolo in entrata.
Questo esempio usa uno Svincolo in entrata e Svincolo in uscita del tipo Arco normale alla superficie.
Usa primo svincolo in entrata distinto non selezionato:

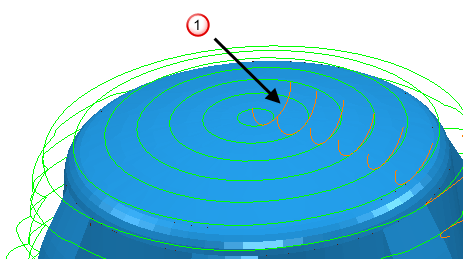

Un Primo svincolo in entrataArco normale alla superficie con una Distanza di 0 e Angolo di 90 e un Raggio di 5.
Usa primo svincolo in entrata distinto selezionato:

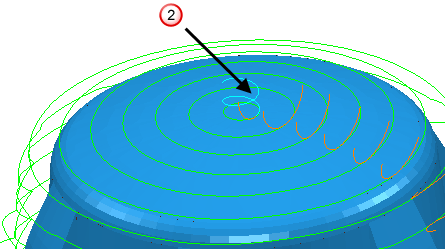

Un Primo svincolo in entrata di tipo Rampa (in cui la rampa segue il percorso utensile).
Scelta — Selezionare il tipo di movimento che si desidera utilizzare all'inizio del percorso utensile.
Movimento lineare — Inserire la lunghezza per estendere il movimento dello Svincolo in entrata distinto prima che inizi il movimento di taglio. La distanza è la lunghezza del movimento tangente lineare tra l'arco e la porzione di taglio del percorso utensile.
Distanza di 0.

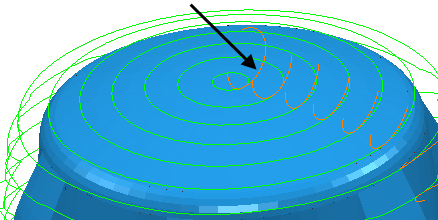

Un Primo svincolo in entrataArco normale alla superficie con una Distanza di 0 e Angolo di 90 e un Raggio di 5.

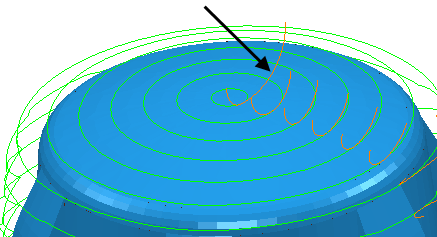

Distanza di 10.
Angolo — Inserire l'angolo del movimento Primo svincolo in entrata distinto relativo al primo segmento del percorso utensile. Per gli archi, questo è l'angolo dell'arco. Per le linee, è l'orientamento relativo al movimento di taglio.
Angolo di 90
.
Un Primo svincolo in entrataArco normale alla superficie con una Distanza di 0 e Angolo di 90 e un Raggio di 5.

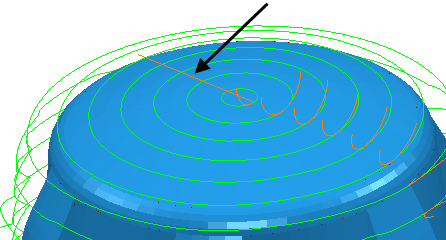

Angolo di 180.

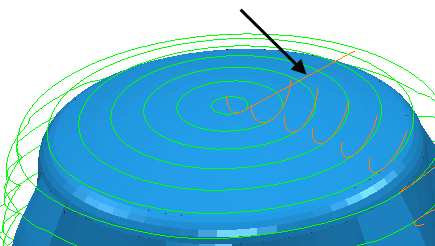

Per un primo svincolo in entrata Diritto e Angolo di 0.
Angolo di 90.
Raggio — Inserire il raggio del movimento ad arco Primo svincolo in entrata distinto.
Raggio di 5.
Un Primo svincolo in entrataArco normale alla superficie con una Distanza di 0 e Angolo di 90 e un Raggio di 5.

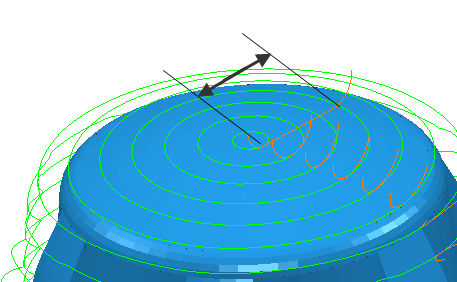

Raggio di 10.
Lunghezza — Inserire la lunghezza per estendere il movimento Primo svincolo in entrata distinto prima che inizi il movimento di taglio. Questa opzione è disponibile solo se per Scelta si seleziona Estendi movimento, Uscita orizzontale e Diritto.
Opzioni rampa — Fare clic per visualizzare la finestra di dialogo Opzioni rampa primo svincolo in entrata dove è possibile specificare come l'utensile entra in rampa nel grezzo. È uguale alla finestra di dialogo Opzioni rampa svincolo in entrata eccetto per il fatto che in questo caso manca la scheda Seconda scelta. É disponibile solo quando si seleziona una Scelta Rampa.
Controllo tallonamenti— Selezionare questa opzione per fare in modo che PowerMill verifichi tutti gli svincoli e le giunzioni in modo che non ci siano tallonamenti.
— Fare clic per copiare i valori del Primo svincolo in entrata distinto nella scheda Ultimo svincolo in uscita distinto.
— Fare clic per copiare i valori dell'Ultimo svincolo in uscita distinto nella scheda Primo svincolo in entrata distinto.
