Per modificare un elettrodo:
- Fare doppio clic sull'elettrodo, oppure fare clic con il tasto destro sull'elettrodo e selezionare Modifica nel menu contestuale.

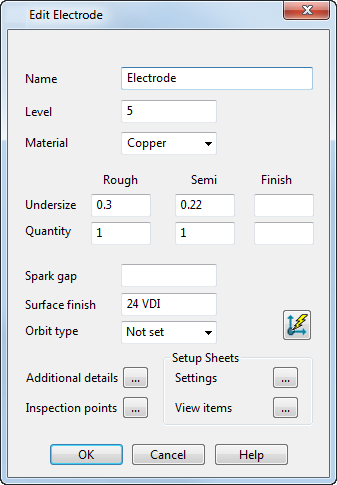

- Utilizzare le opzioni nella finestra di dialogo Modifica elettrodo per modificare le proprietà non geometriche dell'elettrodo.
La modifica di questi valori non influisce sulla forma fisica dell'elettrodo.
- Nome - Inserire un nome per l'elettrodo.
- Livello - Inserire il livello dell'elettrodo.
- Materiale - Selezionare il materiale dell'elettrodo.
- Sottomisura Inserire i valori Sottomisura per gli elettrodi Grezzo, Semifinitura, e Finitura.
- Quantità - Inserire il numero di elettrodi Grezzo, Semifinitura, e Finitura nella famiglia dell'elettrodo.
- Gap di erosione - Inserire un gap di erosione.
- Finitura superficie - Inserire la finitura di superficie dell'elettrodo.
- Tipo di orbita - Selezionare il pattern di orbita nell'elenco per controllare lo spostamento della testa della macchina durante EDM.
- Definisci vettore di erosione - Fare clic sul pulsante Definisci vettore di erosione
per visualizzare la finestra di dialogo Vettore di erosione. Usare la finestra di dialogo per modificare il tipo di erosione vettore usata, la direzione di estrazione, la profondità di erosione e il gioco vettore. È anche possibile eseguire una simulazione dell'estrazione dell'elettrodo.
- Dettagli aggiuntivi - Fare clic su
per visualizzare la finestra di dialogo Dettagli aggiuntivi sull'elettrodo. È possibile usare questa finestra per aggiornare le informazioni aggiuntive visualizzate nel foglio di lavorazione.
- Punti di ispezione - Fare clic su per visualizzare la finestra di dialogo Punti di ispezione. Usare questa finestra di dialogo per modificare i punti di ispezione su un elettrodo esistente.
- Fogli di lavorazione - Fare clic su per visualizzare la finestra di dialogo Controllo foglio di lavorazione dell'elettrodo. Usare le opzioni in questa finestra di dialogo per modificare i fogli di lavorazione.
- Visualizza elementi - Fare clic su per visualizzare la finestra di dialogo Elementi del foglio di lavorazione dell'elettrodo. Usare le opzioni in questa finestra di dialogo per aggiungere altri elementi a una vista del disegno dell'elettrodo esistente.
Nota: Se si hanno diverse copie dello stesso elettrodo, le modifiche apportate a un elettrodo originale sono applicate anche a tutte le copie. In maniera simile, eventuali modifiche apportate alla copia di un elettrodo sono riflesse nell'originale.
