外構設計で擁壁や独立した壁を作成するには、Site Designer を使用します。
擁壁は、片側に土壌を保持し、反対側は独立した壁になっている構造垣根要素です。擁壁は、不均一な地盤面を持つ景観において、整地の変化に対応する場合に便利です。擁壁では、勾配に対してより急角度の切り取りが可能なため、切土と盛土の丘の斜面において利用可能なスペースが増えます。
擁壁の作成以外にも、Site Designer を使用して、独立した壁である景観壁を作成できます。
擁壁: Revit と Site Designer の使い分け
擁壁の作成には、Revit または Site Designer を使用できます。
- Revit ベースの擁壁: Revit ベースの擁壁は、[標準壁]タイプ([擁壁]など)を使用する構造壁です。建物の設計の一部にこの壁を使用する場合、この壁は建物を支えます。ただし、地盤面が擁壁に合わせて変更されることはありません。壁の接地側の地盤面は手動で変更する必要があります。建物に統合する場合は、Revit ベースの擁壁を使用します。
- Site Designer ベースの擁壁: これらの壁は、建物自身の一部にはならず、外構設計の垣根の一部となります。土を保持する擁壁を作成するには、Site Designer を使用し、Site Designer に周囲の地盤面の調整を許可します。または、Site Designer ベースの擁壁を使用して、垣根の一部となる独立した壁を作成します。
擁壁の作成
Site Designer を使用して擁壁を作成する場合は、次のガイドラインを考慮します。
- 擁壁ファミリ。擁壁用の特殊な Site Designer ファミリは、壁の幅、高さ、マテリアルを設定します。さらに、ベースとサブベースの奥行き、壁の背面側からの切土と盛土の勾配を提案された地盤面に投影するかどうか、勾配関連の追加のパラメータを設定します。「Site Designer のファミリをロードする」を参照してください。
- ホストの線。 擁壁を作成する前に、[モデル線分]ツールか[詳細線分]ツールを使用して、壁のホストの線を作成します。ホストの線は壁の中心線を表します。
- 壁を作成する。 擁壁を作成するには、[Locate Retaining Wall](擁壁を配置)ツールを使用して、「外構要素を作成する」の一般的なワークフローに従います。

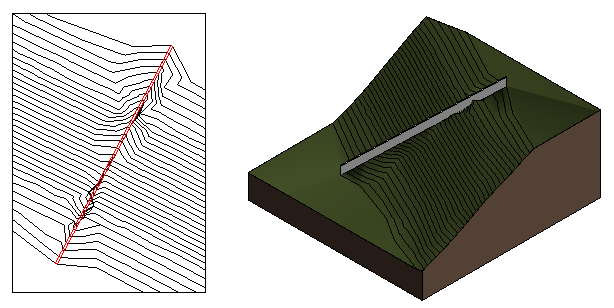

Site Designer で壁を作成すると、地盤面が更新され、壁が配置されます。

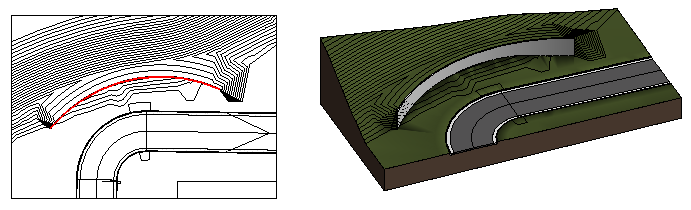

- 整地する側を選択する。選択した擁壁タイプによって勾配の投影パラメータが設定されている場合は、壁のホストの線を選択後、線分の一方をクリックし、壁のクリックした側に勾配を設けることを示します。
- 独立した壁。地形に従った景観壁を作成するには、[Slope Projection](勾配の投影)が[No](いいえ)に設定されている[Retaining Wall](擁壁)タイプを使用します。
- 数量。 ベースとサブベースのマテリアルの数量、総表面積、擁壁の総体積を取得するには、Site Designer レポート ツールを使用します。提案された外構の総切土を取得し、提案されたサイトの切土と盛土の合計を取得するには、Revit 集計表を使用します。
擁壁を作成するときに、Site Designer は次の操作を行います。
- ホストの線上のポイントの高さを計算。
- 壁を配置。
- 切土の勾配と盛土の勾配を投影して、壁の上部と背後を地盤面につなげる。
- 提案された地盤面を更新して、壁と新しい勾配を反映。
