비교 결과 도면에서 사용할 여러 가지 옵션을 표시합니다.
옵션 리스트
다음과 같은 옵션이 표시됩니다.
요약

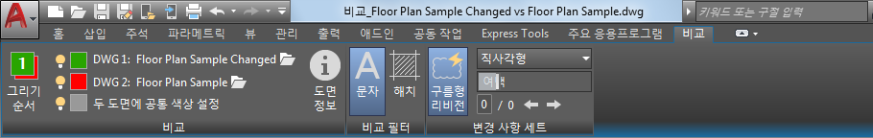

비교할 두 도면 파일을 선택하고 비교를 클릭하면 리본에 비교 상황별 탭이 표시됩니다.
비교 패널
- 그리기 순서
-
비교 결과 도면에서 겹치는 객체의 화면표시 순서를 조정합니다.
- DWG 1
-
첫 번째 DWG 파일 이름을 표시합니다.
- DWG 2
-
두 번째 DWG 파일 이름을 표시합니다.
- 도면 정보
-
비교되는 도면 파일에 대한 정보를 표시합니다. 도면에 정보를 삽입하거나 Windows 클립보드에 복사할 수 있습니다.
비교 필터 패널
- 문자
-
도면 비교에 문자 객체가 포함되는지 여부를 조정합니다.
- 해치
-
도면 비교에 해치 객체가 포함되는지 여부를 조정합니다.
변경 사항 세트 패널
- 구름형 수정기호
-
비교 결과 도면에서 각 변경 사항 세트 주위에 구름형 리비전을 표시합니다. 구름형 리비전 표시 여부에 관계없이 변경 사항 세트는 동일합니다.
- 직사각형
-
각 변경 사항 세트 주위에 단일 직사각형 구름형 리비전을 작성해 변경 사항을 표시합니다.
- 폴리곤
- 각 개별 차이점 주위의 직사각형을 병합하여 구름형 리비전을 작성해 변경 사항을 표시합니다.
- 여백
- 개별 변경 사항의 경계에서 구름형 리비전을 작성하는 데 사용되는 직사각형까지의 간격띄우기 거리를 조정합니다.
- 현재 변경 사항 세트
- 현재 변경 사항 세트 번호를 표시합니다. 특정 변경 사항 세트 번호를 입력하고 Enter 키를 누르면 줌되면서 해당 변경 사항 세트로 이동됩니다.
- 총 변경 사항 세트 수
- 비교 결과 도면에 총 변경 사항 세트 수를 표시합니다.
- 탐색
- 이전 및 다음 버튼을 사용하여 여러 변경 사항 세트 탐색을 조정합니다.
