결과 페이지(중력식 관망 분석 대화상자)

대화상자의 이 페이지를 사용하여 분석 결과를 검토하고 관망에 적용합니다.

중력식 관망 분석 대화상자에서 분석 버튼을 클릭하면 결과 페이지가 표시됩니다.

시각적 큐 및 툴팁이 표시되어 분석 결과를 나타냅니다.

결과 테이블에서 행을 선택하면, 오른쪽 패널에 선택한 선의 파이프 및 구조물에 대한 상세 정보가 표시되며 해당하는 선이 도면에 강조 표시됩니다.

행을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 명령을 선택하여 도면의 선으로 줌 및 초점이동하고 도면의 선을 선택할 수 있는 명령에 액세스할 수 있습니다. 선을 선택하면 파이프 및 구조물이 모두 선택됩니다.

분석 결과 테이블

행

관망 내의 번호가 부여된 각 선(구조 및 구조의 유입구 파이프)을 표시합니다.

결과 테이블에서 행을 선택하면 선이 도면의 평면 뷰와 종단 뷰에서 강조 표시되고 추가 상세사항은 대화상자의 오른쪽에 표시됩니다.

파이프

선과 연관된 파이프를 표시합니다.

파이프 지름

파이프 지름을 표시합니다.

일반 페이지에서 파이프 크기 조정 및 관저고 재설정 분석 유형을 선택했으며 파이프 지름의 크기가 조정된 경우, 이 열에는 위쪽 화살표 또는 아래쪽 화살표 중 하나가 포함됩니다. 화살표 위에 커서를 놓으면 파이프 크기가 조정된 방식을 설명하는 툴팁이 표시됩니다.

속도

흐름의 속도를 표시합니다.

속도가 설정에 지정된 최소 속도 미만이거나 최대 속도를 넘는 경우, 이 열은 빨간색으로 음영처리됩니다. 셀 위에 커서를 놓으면 속도가 최소값보다 얼마나 낮은지, 최대값보다 얼마나 높은지를 보여 주는 툴팁이 표시됩니다.

파이프 경사

파이프의 경사를 표시합니다.

최소 토피고

파이프의 최소 토피고를 표시합니다.

일반 페이지에서 파이프 크기 조정 및 관저고 재설정을 선택하면 이 열이 표시됩니다.

주: 설정 페이지에 지정된 대로 최소 토피고 값은 파이프의 (내부) 크라운보다 낮게 측정됩니다. 파이프 자체의 두께는 고려되지 않습니다. 파이프 두께를 고려해야 하는 경우 최소 토피고 값을 조정할 수 있습니다. 결과 페이지에서 보고된 최소 토피고 값은 파이프 맨 위까지 보고되므로, 보고된 값은 설정 페이지에서 지정된 최소 토피고 값에서 파이프 두께를 뺀 것과 거의 동일합니다.

성능

정상, 초과됨 또는 범람됨 중 하나를 표시합니다. 분석 시 파이프 및 구조물의 시작과 끝의 HGL 및 EGL을 검사하고 선의 가장 심각한 상태라고 판단될 경우 보고합니다.

• 정상: HGL은 파이프 내부 상단 표고 아래입니다.
• 초과됨: HGL은 파이프 내부 상단 표고 위, 구조물 상단 아래입니다.
• 범람됨: HGL 및/또는 EGL은 구조물 상단 위입니다.

일반 페이지에서 에너지 및 동수경사선 계산을 선택하면 이 열이 표시됩니다.

문제에 대한 상세사항이 대화상자의 오른쪽에 표시됩니다.

구조물

선과 연관된 구조물을 표시합니다.

확산

유입구 확산을 표시합니다.

일반 페이지에서 유입구 분석을 선택하면 이 열이 표시됩니다.

유입구 깊이

유입구 깊이를 표시합니다.

일반 페이지에서 유입구 분석을 선택하면 이 열이 표시됩니다.

선 상세사항

결과 테이블에서 행을 선택하면 오른쪽 패널에 선택한 선에 있는 파이프 및 구조물에 대한 상세 정보가 표시됩니다. 다양한 상세정보가 일반 페이지에서 선택한 분석 유형에 따라 표시됩니다.

파이프 상세사항

흐름

파이프를 통과하는 흐름의 총량을 표시합니다.

일반 페이지에서 파이프 크기 조정 및 관저고 재설정을 선택하면 이 행이 표시됩니다.

HGL 위쪽

파이프의 업스트림 끝의 HGL을 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

HGL 아래쪽

파이프의 다운스트림 끝의 HGL을 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

EGL 위쪽

파이프의 업스트림 끝의 EGL을 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

EGL 아래쪽

파이프의 다운스트림 끝의 EGL을 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

관저고 위로

파이프의 업스트림 끝의 관저고를 표시합니다.

일반 페이지에서 파이프 크기 조정 및 관저고 재설정 또는 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

관저고 아래로

파이프의 다운스트림 끝의 관저고를 표시합니다.

일반 페이지에서 파이프 크기 조정 및 관저고 재설정 또는 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

구조물 상세사항

구조물 유형

구조물 유형을 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산 또는 유입구 분석을 선택하면 이 행이 표시됩니다.

림 표고

구조물의 상단 표고를 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산 또는 유입구 분석을 선택하면 이 행이 표시됩니다.

HGL

구조물의 HGL을 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

EGL

구조물의 EGL을 표시합니다.

일반 페이지에서 에너지 및 동수경사선 계산을 선택하면 이 행이 표시됩니다.

흐름

유입구 구조물에서 캡처되거나 유입구 구조물을 우회하는 흐름의 총량을 표시합니다.

구조물이 유입구이고 일반 페이지에서 유입구 분석을 선택하면 이 행이 표시됩니다.

캡처된 흐름

유입구 구조물에서 캡처된 흐름의 양을 표시합니다.

구조물이 유입구이고 일반 페이지에서 유입구 분석을 선택하면 이 행이 표시됩니다.

우회 유량

유입구 구조물을 우회하는 흐름의 양을 표시합니다.

구조물이 유입구이고 일반 페이지에서 유입구 분석을 선택하면 이 행이 표시됩니다.

종단

기존 종단 뷰에 임시 그래픽을 표시하므로 결과를 미리 볼 수 있습니다. 도면에 하나 이상의 종단 뷰가 있는 경우 사용할 종단 뷰를 선택하라는 프롬프트가 표시됩니다. 종단 뷰가 도면에 없으면 먼저 새로 작성하라는 프롬프트가 표시됩니다.

주: 중력식 관망 분석 대화상자는 모덜리스이므로 다른 명령을 실행하는 동안 대화상자를 열어 둘 수 있습니다.

기존 종단 뷰로 줌하고 초점이동하여 EGL, HGL 및 파이프 변경사항의 미리보기를 볼 수 있습니다. 종단 뷰에 표시되는 색상은 기본 설정 페이지에서 지정됩니다. 해당 페이지는 대화상자의 일반 페이지를 통해 액세스할 수 있습니다.

다음 그림은 종단 뷰의 기존 관망을 나타냅니다.

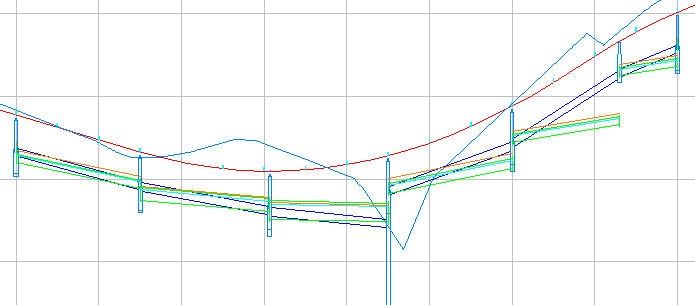

다음 그림은 미리보기 그래픽이 어떻게 표시될 수 있는지 나타냅니다.

미리보기에서 구조물 깊이는 크기 조정된 파이프가 아닌 원본 파이프에 연결되어 있으므로 조정되지 않습니다. 그러나 결과가 관망에 적용될 때, 다음 그림에 보이는 것과 같이 수정된 파이프를 수용할 수 있도록 구조물 깊이가 조정됩니다.

다음 그림은 미리보기에서 EGL 및 HGL 선의 세부 정보를 나타냅니다.

보고서

결과를 지정된 위치에 있는 .csv 파일에 저장합니다.

.csv 파일에 포함된 데이터에 대한 자세한 내용은 중력식 관망 분석 결과 리포트 정보를 참고하십시오.

적용

계산된 결과를 관망에 적용합니다.

• 파이프 크기 조정 및 관저고 재설정을 선택한 경우, 결과를 적용하면 파이프 크기와 관저고 표고가 계산된 결과에 따라 업데이트되며, 모든 계산된 특성이 관망에 적용됩니다.
  주: 관망에 결과를 적용하더라도 일반 페이지에서 에너지 및 동수경사선 계산 옵션도 함께 선택되지 않은 경우라면 에너지 및 동수경사선 값은 영향을 받지 않습니다.
• 에너지 및 동수경사선 계산을 선택한 경우, 결과를 적용하면 계산된 에너지 및 동수경사선 값이 관망 내 영향 받는 요소에 적용됩니다.
