냉각수 유동 해석에서는 부품 및 금형을 해석하는 데 필요한 추가 시간 없이 냉각 회로의 유체 동작을 해석합니다.
냉각수 유동 해석을 사용하여 냉각관 네트워크의 레이아웃 및 속성을 설계하면 성능을 최적화하고 비용을 절감할 수 있습니다.
이 해석을 사용하여 여러 회로 구성요소의 경미한 손실 효과를 확인하거나, 소프트웨어에서 계산된 기본 마찰 계수를 회로 설계에 특정하게 입력한 마찰 계수와 비교할 수 있습니다. 또한 정의한 특정 시점 이후의 온도 변화를 확인할 수 있습니다. 병렬 냉각관의 경우 각 출구에서 유출되는 냉각수의 온도가 동일한지 확인해야 합니다.
제한
냉각수 유동 해석은 빔 요소에만 사용할 수 있습니다. 3D 냉각관의 경우 냉각관 중심선을 추출하고 빔 요소로 메쉬하십시오.
냉각수 유동 결과
이 해석에서는 다음 두 가지 새로운 결과가 생성됩니다.

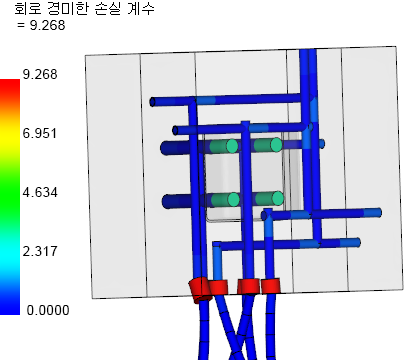

- 회로 경미한 손실 결과
-
회로 경미한 손실 또는 K 계수는 모든 엘보우, 절곡부, T자형 접합, 확장, 수축 등으로 인해 냉각 회로에서 발생하는 유동 저항입니다. 정확한 결과를 얻으려면 구성요소 제조업체에서 제공한 대로 각 회로 구성요소에 대한 K 계수를 입력합니다. 그렇지 않은 경우 책에서 일반 값을 확인할 수 있지만 결과의 정확성이 떨어집니다. K 계수를 입력하지 않으면 솔버에서 일반 값이 계산되고, 값을 입력하면 솔버에서 일반 계산이 무시되며 입력한 데이터가 사용됩니다. 이 결과를 사용하여 다음을 수행할 수 있습니다.
- 결과를 솔버에서 계산된 일반 값 결과와 비교하여 일반 값으로 시뮬레이션된 회로 경미한 손실의 정확도를 확인할 수 있습니다.
- 회로 경미한 손실을 무시할지 여부를 결정할 수 있습니다.
- 복잡한 분기 리전에서만 경미한 손실을 지정하고 회로의 나머지 부분에서는 솔버가 경미한 손실을 계산하도록 둘 경우 결과가 충분히 정확한지 여부를 확인할 수 있습니다.
- 회로 마찰 계수 결과
-
마찰 계수는 회로의 마찰 손실을 결정하며, 냉각관의 등가 모래 입자 거칠기 계수(e/D) 및 이를 통과하는 유체의 레이놀즈 수(Re)에 따라 다릅니다. Moody 다이어그램은 레이놀즈 수 및 파이프 거칠기를 경험적으로 마찰 계수와 상호 연관시키지만, 다양한 레이놀즈 수 범위에 대해 Moody 다이어그램을 프로그래밍 가능한 형식으로 축소하는 데 사용할 수 있는 여러 반경험적 상관 공식이 있습니다. 기본값은 Swamee-Jain 방정식입니다. 이 결과를 사용하여 다음을 수행할 수 있습니다.
- 파이프 거칠기 또는 다른 유량으로 실험하는 경우 솔버의 결과를 Moody 다이어그램과 직접 비교할 수 있습니다.
- 냉각 해석에 사용할 근사치를 선택하기 전에 나머지 근사치의 정확도 수준을 비교할 수 있습니다.
