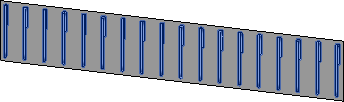

기울어지거나 이상한 면으로 구성된 호스트 내에 다양한 보강 철근 세트를 배치할 수 있습니다.
- 구조 탭
철근 배근 패널
(보강 철근)을 클릭합니다.
- 보강 철근 세트 패널에서 세트에 분포될 철근의 배치, 수량 및 간격을 지정합니다.
- 적절한 패널의 설정에서 배치 평면 및 배치 방향을 지정합니다.
- 수정 | 보강 철근 배치 탭 보강 철근 세트 유형 패널
(다양한 보강 철근 세트)을 클릭합니다.
- 유효한 호스트 내부를 클릭하여 다양한 보강 철근 세트를 배치할 수 있습니다.
- 세트의 모양 핸들을 사용하여 필요한 경우 위치를 조정할 수 있습니다.
다양한 보강 철근 세트는 직선 경사진 면에만 배치할 수 있습니다. 호는 현재 지원되지 않습니다.
다양한 보강 철근 세트는 구속 조건에 종속되므로 다양한 분포는 해당 경로를 따릅니다. 수직이 아닌 면이 있는 폴리곤에서 호스트를 채우려면 두 개 이상의 세트가 필요할 수 있습니다.
주: 특성 팔레트에 나열된 치수 매개변수는 세트에서 첫 번째 막대에 표시됩니다.
기존 보강 철근 세트를 선택하고 수정 | 구조 보강 철근 탭 보강 철근 세트 유형 패널
(다양한 보강 철근 세트)을 클릭하여 기존 보강 철근 세트를 다양한 보강 철근 세트로 변환합니다.
다른 보강 철근처럼 다양한 보강 철근 세트의 보강 철근에도 태그 및 일람표를 지정할 수 있습니다.
