Aby edytować schody proste za pomocą uchwytów

Zapoznaj się z instrukcjami przedstawionymi w tym temacie, aby użyć uchwytów do edycji schodów prostych.

Uchwyt	Opis
(Długość)	Umożliwia zmianę długości prostego biegu schodów.
(Wysokość)	Umożliwia zmianę wysokości prostego biegu schodów.
(Zwężenie biegu schodów)	Umożliwia zmianę zwężenia biegu schodów prostych.
Krawędź	Umożliwia zmianę szerokości biegu schodów prostych przez dodanie krawędzi.
Krawędź	Umożliwia zmianę szerokości biegu schodów prostych przez przesunięcie krawędzi.
(Położenie linii konstrukcyjnej)	Umożliwia zmianę położenia linii konstrukcyjnej schodów prostych.
(Położenie ścieżki graficznej)	Umożliwia zmianę położenia ścieżki graficznej schodów prostych.

Edycja wymiarów schodów

1. Wybierz schody proste.
2. Wybierz uchwyt wymiaru, który chcesz zmienić.

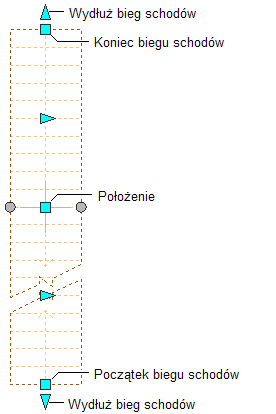

   Uchwyty Początek i koniec biegu, Położenie i Przedłuż schody.

3. Przesuń uchwyt, aż zostanie wyświetlona żądana wartość wymiaru, i kliknij raz lub wpisz wartość.
   Uwaga: Uchwyty Przedłuż schody powodują przesunięcie schodów, jeśli schody nie kończą się spocznikiem.
4. Kliknięcie uchwytu Edycja krawędzi umożliwia dostęp do trybu edycji krawędzi (szerokość lub zwężenie biegu schodowego).
   Uwaga: Alternatywnie, kliknij kolejno kartę Schodypanel Zmieńlistę rozwijaną Dostosuj krawędźEdytuj.

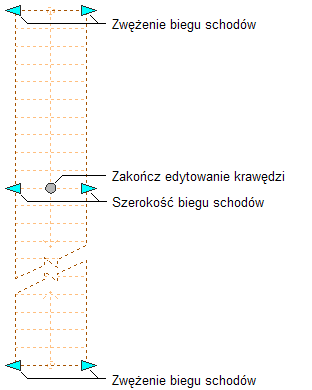

   Uchwyty Zwężenie biegu, Szerokość biegu i Zakończ edytowanie krawędzi.

5. Po zakończeniu edycji krawędzi, kliknij uchwyt Zakończ edytowanie krawędzi, aby wrócić do domyślnego trybu edycji schodów.
6. Kontynuuj edycję lub kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby wyłączyć uchwyty.

Zmiana położenia lub pozycji schodów prostych

1. Wybierz schody proste.
2. Wybierz uchwyty służące do zmiany położenia schodów, punktu początkowego, linii konstrukcyjnej, ścieżki graficznej lub końca.

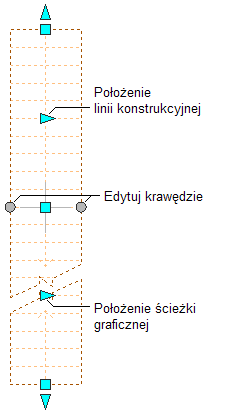

   Uchwyty Początek biegu schodów, Przedłuż schody i Położenie



   Położenie Linii konstrukcyjnej schodów prostych, Ścieżki graficznej i uchwytów Edytuj krawędzie.

3. Przesuń schody w położenie docelowe i kliknij lub wpisz wartość i naciśnij przycisk Enter.

   Aby wprowadzić konkretną wartość dla drugiego kierunku w którymkolwiek z trybów edycji (na przykład dla kierunku wzdłuż osi Y podczas edytowania wzdłuż płaszczyzny XY), naciskaj klawisz Tab do momentu, aż nastąpi przejście do żądanego kierunku.

   Możliwe jest również ograniczenie ruchu schodów tylko do wskazanego kierunku. W przypadku wprowadzenia wartości dla dowolnego wymiaru w bieżącym trybie edycji, po naciśnięciu klawisza Tab możliwość przesunięcia schodów zostanie ograniczona do kierunków w drugim wymiarze. Na przykład podczas edytowania płaszczyzny XY można wprowadzić wartość wymiaru X, a następnie nacisnąć klawisz Tab. Wymiar X zostanie zablokowany na wpisanej wartości, a ruch schodów będzie możliwy wyłącznie w kierunku wyznaczonym wymiarem Y.

4. Kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby usunąć zaznaczenie uchwytów.

Zmiana wysokości schodów prostych

1. Wybierz schody proste.
2. Przesuń uchwyt Wysokość, aby zmienić wysokość schodów.
   Uwaga: Uchwyt jest wyświetlany tylko w trójwymiarowych widokach schodów. Wysokości nie można zmienić w widoku w planie.

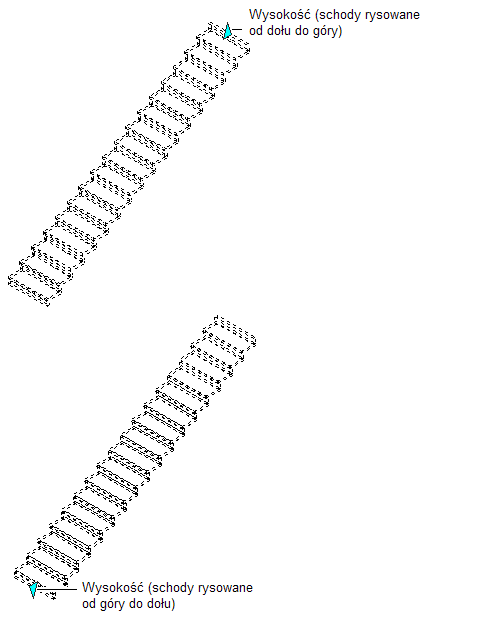

   Uchwyt wysokości schodów prostych

3. Kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby usunąć zaznaczenie uchwytów.
