Aby edytować schody w kształcie U za pomocą uchwytów

Zapoznaj się z rysunkami i opisami przedstawionymi w tym opisie, aby użyć uchwytów w celu edycji schodów w kształcie U.

Uchwyt	Opis
(Początek biegu schodów)	Umożliwia zmianę punktu początkowego biegu schodów w kształcie litery U.
(Odwracanie zakończenia)	Umożliwia odwrócenie zakończenia schodów w kształcie litery U.
(Odwracanie boku)	Umożliwia odwrócenie boku schodów w kształcie litery U.
(Zwężenie biegu schodów)	Umożliwia zmianę zwężenia biegu schodów w kształcie litery U.
Krawędź	Umożliwia zmianę szerokości biegu schodów w kształcie litery U przez dodanie krawędzi.
Krawędź	Umożliwia zmianę szerokości biegu schodów w kształcie litery U przez przesunięcie krawędzi.
(Położenie linii konstrukcyjnej)	Umożliwia zmianę położenia linii konstrukcyjnej schodów w kształcie litery U.
(Położenie ścieżki graficznej)	Umożliwia zmianę położenia ścieżki graficznej schodów w kształcie litery U.
Krawędź	Umożliwia zmianę szerokości spocznika schodów w kształcie litery U przez dodanie krawędzi.
Krawędź	Umożliwia zmianę szerokości spocznika schodów w kształcie litery U przez przesunięcie krawędzi.

Edycja wymiarów w schodach w kształcie U

1. Zaznacz schody w kształcie U
2. Wybranie uchwytu Edycja krawędzi umożliwia dostęp do trybu edycji krawędzi (szerokość biegu schodów, zwężenie biegu schodów lub szerokość spocznika).
   Uwaga: Alternatywnie, kliknij kolejno kartę Schodypanel Modyfikujmenu rozwijane Dostosuj krawędźEdytuj.

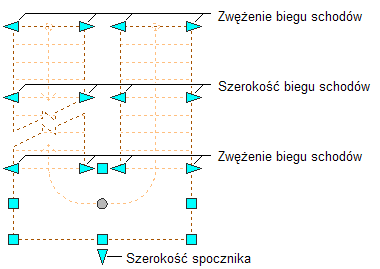

   Uchwyty Zwężenie biegu schodów, Szerokość biegu oraz Szerokość spocznika w schodach w kształcie U

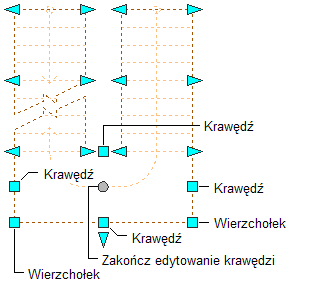

   Uchwyty wierzchołka i krawędzi spocznika oraz uchwyt Zakończ edytowanie krawędzi.

3. Przesuń uchwyt, aż zostanie wyświetlona żądana wartość wymiaru, i kliknij raz lub wpisz wartość.
4. Po zakończeniu edycji krawędzi, kliknij uchwyt Zakończ edytowanie krawędzi, aby wrócić do domyślnego trybu edycji schodów.
5. Kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby usunąć zaznaczenie uchwytów.

Zmiana położenia lub pozycji schodów w kształcie U

1. Zaznacz schody w kształcie U
2. Wybierz uchwyty służące do zmiany położenia schodów, punktu początkowego, linii konstrukcyjnej, ścieżki graficznej lub końca.


   Uchwyty Początek biegu, Koniec biegu, Odbij i Położenie w schodach w kształcie U



   Uchwyty Graficzne położenie ścieżki, Położenie linii konstrukcyjnej i Edytuj krawędzie

3. Przesuń schody w położenie docelowe i kliknij lub wpisz wartość i naciśnij przycisk ENTER.

   Aby wprowadzić konkretną wartość dla drugiego kierunku w którymkolwiek z trybów edycji (na przykład dla kierunku wzdłuż osi Y podczas edytowania wzdłuż płaszczyzny XY), naciskaj klawisz Tab do momentu, aż nastąpi przejście do drugiego kierunku.

   Możliwe jest również ograniczenie ruchu schodów tylko do wskazanego kierunku. W przypadku wprowadzenia wartości dla dowolnego wymiaru w bieżącym trybie edycji, po naciśnięciu klawisza Tab możliwość przesunięcia schodów zostanie ograniczona do kierunków w drugim wymiarze. Na przykład podczas edytowania płaszczyzny XY można wprowadzić wartość wymiaru X, a następnie nacisnąć klawisz Tab. Wymiar X zostanie zablokowany na wpisanej wartości, a ruch schodów będzie możliwy wyłącznie w kierunku wyznaczonym wymiarem Y.

4. Kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby usunąć zaznaczenie uchwytów.

Zmiana kształtu spoczników w schodach w kształcie U

1. Zaznacz schody w kształcie U
2. Wybranie uchwytu Edycja krawędzi umożliwia dostęp do trybu edycji krawędzi (szerokość spocznika, krawędzie spocznika lub wierzchołki spocznika).
   Uwaga: Alternatywnie, kliknij kolejno kartę Schodypanel Modyfikujmenu rozwijane Dostosuj krawędźEdytuj.


   Uchwyty Zwężenie biegu schodów, Szerokość biegu oraz Szerokość spocznika w schodach w kształcie U



   Uchwyty wierzchołka i krawędzi spocznika oraz uchwyt Zakończ edytowanie krawędzi.

3. Przesuń uchwyt, aby zmienić kształt spocznika schodów.
4. Po zakończeniu edycji krawędzi spocznika, kliknij uchwyt Zakończ edytowanie krawędzi, aby wrócić do domyślnego trybu edycji schodów.
5. Kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby usunąć zaznaczenie uchwytów.

Zmiana linii konstrukcyjnej lub ścieżki graficznej w schodach w kształcie U

1. Zaznacz schody w kształcie U
2. Przesuń uchwyt linii konstrukcyjnej lub ścieżki graficznej.


   Uchwyty Graficzne położenie ścieżki, Położenie linii konstrukcyjnej i Edytuj krawędzie

   Uwaga: W jednej chwili może być wyświetlana tylko jedna linia konstrukcyjna lub ścieżka graficzna.
3. Przesuń odpowiedni uchwyt Odbij, by odwrócić spocznik schodów z jednej strony uchwytu Początek biegu schodów na drugą stronę lub aby zamienić dwa spoczniki.
4. Kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby usunąć zaznaczenie uchwytów.

Zmiana wysokości schodów w kształcie U

1. Zaznacz schody w kształcie U
2. Przesuń uchwyt Wysokość, aby zmienić wysokość schodów.
   Uwaga: Uchwyt jest wyświetlany tylko w trójwymiarowych widokach schodów.

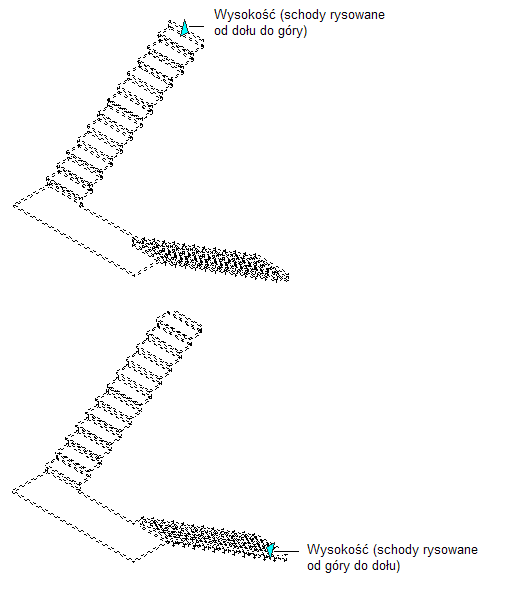

   Uchwyt wysokości schodów w kształcie U

3. Kliknij prawym przyciskiem myszy i wybierz opcję Odznacz wszystkie, aby usunąć zaznaczenie uchwytów.
