Opisana poniżej procedura pozwala utworzyć siatkę zagnieżdżoną, czyli siatkę umieszczoną wewnątrz innej siatki. Każda siatka zagnieżdżona ma własne zasady podziału, przypisania komórek, ramę i szprosy. Domyślnie w siatkach zagnieżdżonych rama jest wyłączona.
- Kliknij kolejno
.
- Rozwiń kolejno pozycje Obiekty architektoniczne Style zestawów drzwi/okien. Uwaga: Alternatywnie, wybierz na rysunku zestaw drzwi/okien i kliknij kolejno .
- Wybierz zestaw drzwi/okien.
- Kliknij zakładkę Zasady projektowania.
- W lewym okienku zaznacz siatkę, w której chcesz utworzyć siatkę zagnieżdżoną.
- Kliknij przycisk
(nowe przypisanie komórki). Na liście przypisań komórek pojawi się nowa pozycja.
- Kliknij prawym przyciskiem myszy nazwę domyślną, wybierz polecenie Zmień nazwę, po czym wprowadź opisową nazwę przypisania.
- W kolumnie Element kliknij pozycję Siatka zagnieżdżona.
Do listy siatek w lewym okienku okna dialogowego zostanie dodana nowa siatka. Jeśli edytowana jest siatka podstawowa, nowa siatka zostanie dodana na poziomie drugorzędnym. W przypadku edytowania siatki na poziomie drugorzędnym nowa siatka zostanie umieszczona na poziomie trzeciorzędnym itd.

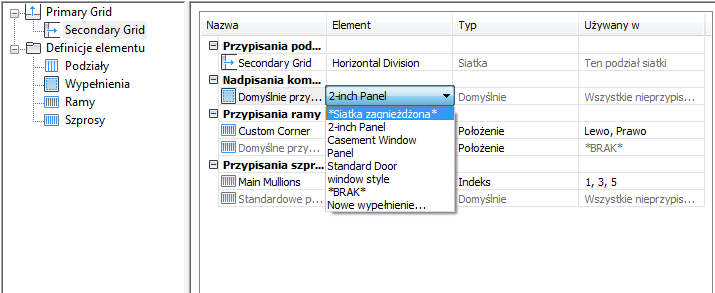

Tworzenie siatki zagnieżdżonej

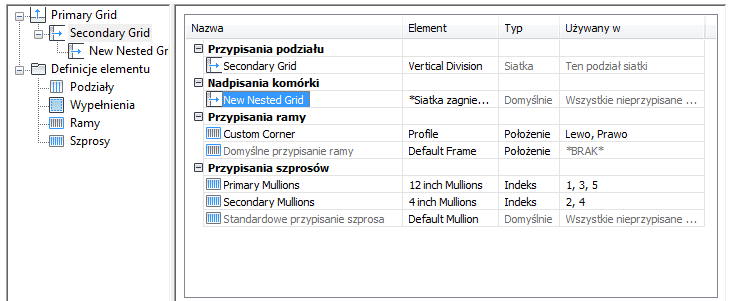

Nowa siatka zagnieżdżona w drzewie
Uwaga: Aby zmienić nazwę siatki, należy ją kliknąć prawym przyciskiem myszy w prawym okienku, wybrać polecenie Zmień nazwę, po czym wpisać nową nazwę. - Określ komórki, w których ma zostać umieszczona powstała zagnieżdżona siatka.
- Kliknij przycisk OK.
