Morph de regiões de triângulo definidas por curvas

Aplique morph a regiões de um modelo utilizando polígonos para definir as áreas. Utilizar polígonos permite modificar a forma de até três regiões:

• dentro de uma curva interna.
• fora de uma curva externa.
• entre as duas curvas.

Para usar as regiões de polígono:

1. Crie os polígonos internos e externos.

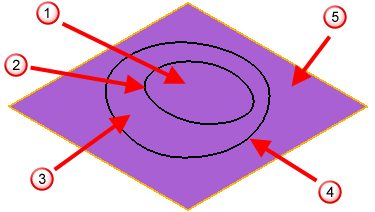

   Utilize o exemplo a seguir para identificar as regiões e as curvas numa malha:



   Região interna de transformação.

   Curva interna.

   Região de combinação.

   Curva externa.

   Região externa de transformação.

   Utilizando esse método, é possível mover um único ponto e combinar o movimento com o restante do modelo. Essa técnica é útil para neutralizar o arqueamento do centro de uma peça após a manufatura.



   O exemplo utiliza o centro de gravidade para compensar o arqueamento que ocorre no centro de um prato após ter sido criado. Nesse caso, o centro do prato é movido por 2.0 e uma combinação suave aplicada à curva externa em torno da borda do prato.

2. Selecione a malha e clique na guia Ferramentas de Malha > painel Triângulos > Morph utilizando curvas.
3. Aplique morph às regiões utilizando o diálogo Morph de Triângulos usando Curvas.
