Задание смещения lkz заполнения оконной/дверной сборки

Эта процедура используется для задания смещения заполнения оконной/дверной сборки. По умолчанию заполнение центруется по базовой линии оконной/дверной сборки. Если в проекте необходимо задать привязку заполнения к кромкам сегментов или какой-либо другой части оконной/дверной сборки, можно для заполнения задать смещение.

Отдельные заполнения на основе стилей также можно редактировать непосредственно в чертеже. Для выбранного заполнения имеются ручки обращения по осям Х и Y, позволяющие изменять ориентацию заполнения.

Задание смещений панелей заполнения оконной/дверной сборки

1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку и выбрать вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели окна в опции "Определения элементов" выберите "Заполнения".
6. Выберите определение заполнения или нажмите , чтобы создать новое определение.
7. Введите значение смещения.

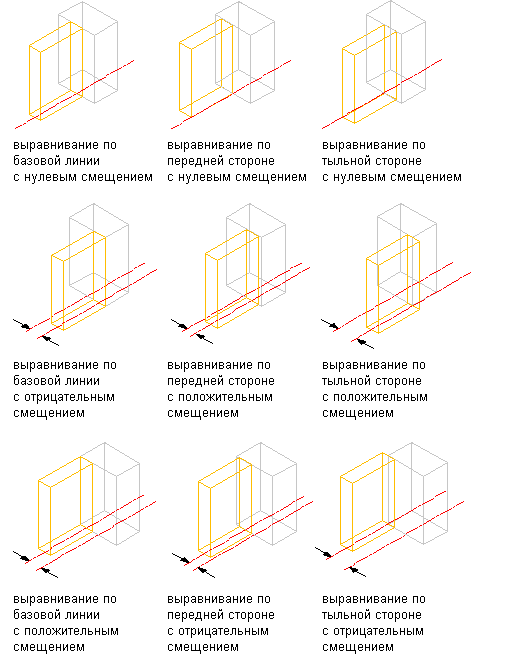

   В виде сверху положительные значения смещения соответствуют заполнению выше базовой линии, а отрицательные - заполнению ниже базовой линии. Смещение также оказывает влияние на выбранную привязку заполнения.

8. Нажмите "ОК".
