Создание оконной и дверной сборки на основе эскиза фасада

Эта процедура используется для создания эскиза пользовательской сетки, содержащей линии, дуги и круги, и последующего преобразования такой сетки в оконную/дверную сборку.

Прим.: Нельзя изменить определение секции пользовательской сетки, состоящей из линий, дуг и окружностей. Но при этом можно назначить сетке другое определение секции.

Сетки оконных/дверных сборок бывают горизонтальными и вертикальными. Чтобы создать структуру сетки и с горизонтальными, и с вертикальными ячейками, используются вложенные сетки.

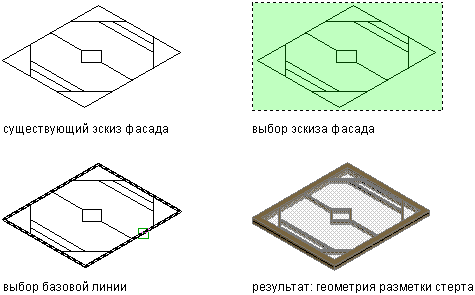

1. Нарисовать сетку в мировой системе координат (МСК) можно с помощью линий, дуг и кругов.
2. Откройте инструментальную палитру, содержащую требуемый инструмент оконной/дверной сборки.
   Прим.: При необходимости следует прокрутить палитру до появления нужного инструмента.
3. Выберите инструмент оконной/дверной сборки, щелкните правой кнопкой и выберите "Применить свойства к", "Эскиз фасада".
4. Выберите линию в эскизе и нажмите клавишу Enter.
5. Можно выбрать базовую линию для оконной/дверной сборки или принять базовую линию, предлагаемую по умолчанию. Выберите одну из линий сетки в качестве базовой линии для дверной/оконной сборки.


   Или нажмите клавишу Enter для использования по умолчанию линии вдоль оси X в качестве базовой.



   Совет: Если линия нарисована в плоскости XY (вид "План") и является базовой линией по умолчанию, созданная оконная/дверная сборка будет отображаться в направлении Z.

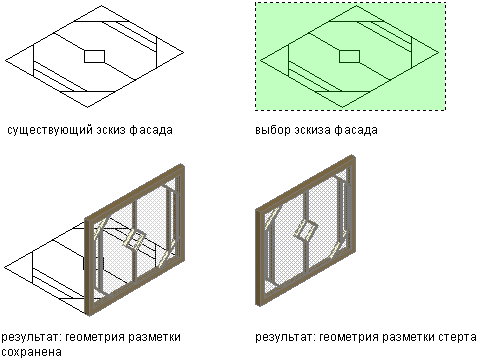

6. Чтобы удалить линии, введите y (да). Если необходимо, чтобы линии остались после создания оконной/дверной сборки, нажмите n (нет).

   Если к инструменту оконной/дверной сборки был применен стиль, новый пользовательский стиль создается на основе существующего стиля. Определения заполнений, импостов и каркасов также основаны на существующем стиле. Не обязательно создавать стиль заново, можно отредактировать готовый стиль.

7. Выберите получившуюся дверную/оконную сборку, щелкните вкладку "Дверная/оконная сборка" панель "Редактирование" раскрывающийся список "Правила проектирования" Сохранить в стиле.
8. Чтобы создать новый стиль оконной/дверной сборки, выберите "Новый".
9. Введите имя нового стиля оконной/дверной сборки.
10. Дважды нажмите "ОК".
