Отображение параметров для работы со сравнительным чертежом.
Список параметров
Отображаются следующие параметры.
Сводная информация

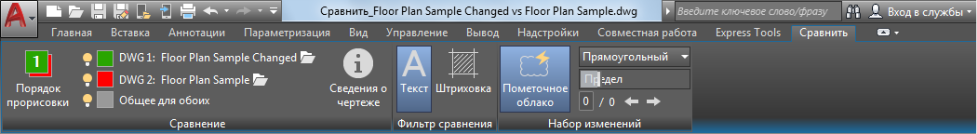

При выборе двух файлов чертежа для сравнения и нажатии кнопки «Сравнить» на ленте отображается контекстная вкладка «Сравнение».
Панель «Сравнение»
- Порядок прорисовки
-
Управление порядком отображения перекрывающихся объектов в чертеже с результатами сравнения.
- DWG 1
-
Отображение имени первого файла DWG.
- DWG 2
-
Отображение имени второго файла DWG.
- Информация о чертеже
-
Отображение информации о сравниваемых файлах чертежей. Информацию можно вставить в чертеж или скопировать в буфер обмена Windows.
Панель «Фильтр сравнения»
- Текст
-
Определяет, должны ли текстовые объекты включаться в операцию сравнения чертежей.
- Штриховка
-
Определяет, должны ли объекты штриховки быть включены в операцию сравнения чертежей.
Панель «Набор изменений»
- Пометочное облако
-
Отображает пометочное облако вокруг каждого набора изменений в чертеже с результатами сравнения. Наборы изменений одинаковы независимо от того, отображаются пометочные облака или нет.
- Прямоугольный
-
Чтобы показать изменения, вокруг каждого набора изменений создается одно прямоугольное пометочное облако.
- Многоугольный
- Чтобы показать изменения, вокруг каждого отдельного изменения создаются пометочные облака, объединяемые в многоугольные облака.
- Отступ
- Настройка расстояния смещения между границами отдельного набора изменений и прямоугольной рамкой, используемой для создания пометочных облаков.
- Текущий набор изменений
- Отображение номера текущего набора изменений. Если ввести номер отдельного набора изменений и нажать клавишу ENTER, будет выполнено зумирование и переход к этому набору.
- Общее количество наборов изменений
- Отображается общее количество наборов изменений в чертеже с результатами сравнения.
- Навигация
- Управление перемещением по различным наборам изменений с помощью кнопок «Назад» и «Далее».
