Ссылочные шаблоны можно использовать для управления стилями, параметрами, слоями и другими стандартными компонентами чертежа.
Можно присоединить один или несколько ссылочных шаблонов к чертежу Autodesk Civil 3D для его регулярного обновления в соответствии с изменениями связанных компонентов в шаблонах.
Можно создавать ссылки на следующие типы компонентов.
- Стили
- Стили объектов
- Стили меток
- Стили таблиц
- Критерии объема работ
- Наборы правил для труб и колодцев
- Списки элементов напорной трубопроводной сети
Прим.: Ссылки на все выражения и наборы для проверки проектов трасс и профилей создаются по умолчанию. - Настройки:
- Параметры чертежа
- Слои объекта
- Сокращения
- Параметры среды
- Настройки по умолчанию для стиля меток
- Параметры объекта
- Параметры чертежа
- Слои AutoCAD
- Блоки AutoCAD, стили текста и типы линий
- Наборы характеристик
Использование стандартных шаблонов
При создании чертежа на основе шаблона чертежа для нового чертежа создается копия стилей и параметров, содержащихся в шаблоне, которую можно использовать только один раз. Связи не поддерживаются. Раньше, если при обновлении стилей и параметров в шаблоне требовалось перенести эти обновления в чертежи, необходимо было вручную копировать или импортировать в них эти измененные стили.
Использование ссылочных шаблонов
В случае присоединения ссылочного шаблона к чертежу связанные компоненты этого шаблона (стили, параметры, наборы характеристик, слои, блоки, стили текста и типы линий) копируются в чертеж, а связь между чертежом и шаблонами сохраняется.
Изменения в ссылочных шаблонах постоянно переносятся в чертеж, обеспечивая его актуальность:
- Новые или измененные компоненты в ссылочных шаблонах копируются в чертеж.
- Связанные компоненты, которые были удалены из ссылочных шаблонов, удаляются из чертежа, если они в нем не используются. Если компонент (например, стиль) используется, в чертеже создается его локальная копия.

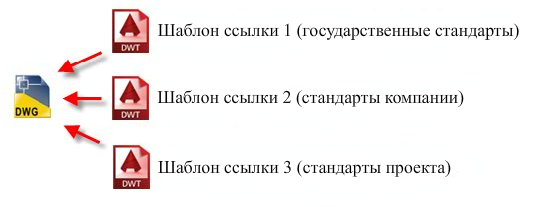

Кроме того, к чертежу может быть присоединено несколько ссылочных шаблонов. Например, могут использоваться шаблоны для области, компании и стандартов проекта.
Можно организовать иерархию таким образом, чтобы при наличии повторяющихся стилей преобладал шаблон с самым высоким приоритетом.
Новые или измененные компоненты, сохраняемые в ссылочных шаблонах, обновляются в чертежах при повторном открытии чертежей или при выполнении повторной загрузки шаблонов вручную.
Например, если необходимо обновить стиль или добавить новый стиль в шаблон стандартов проекта, эти изменения применяются для чертежей, в которых имеется ссылка на данный шаблон.
Можно самому выбирать компоненты, на которые будет ссылаться шаблон. Например, если в шаблоне имеется десять стилей точек, можно выбрать для ссылки только пять из них. Можно также удалить связанные компоненты, которые не были использованы. Дополнительные сведения см. в разделе Работа со ссылочными шаблонами.
Обновление связанных компонентов
После присоединения ссылочного шаблона к чертежу связанные компоненты следует обновить в исходном шаблоне, вместо того чтобы обновлять их в чертежах, к которыми присоединен ссылочный шаблон.
- Связанные компоненты Autodesk Civil 3D: при попытке редактирования связанного компонента Autodesk Civil 3D выдается уведомление. Например, при редактировании связанного стиля откроется диалоговое окно задач, в котором представлены варианты дальнейших действий. Можно сохранить копию стиля, временно сохранить изменения до повторного открытия чертежа или отменить изменения.
- Связанные компоненты AutoCAD: при попытке отредактировать связанный компонент AutoCAD уведомление не выдается. При редактировании связанного компонента AutoCAD изменения будут перезаписаны при следующем обновлении чертежа из ссылочного шаблона.
Управление связями при создании ссылок на шаблоны
При открытии чертежа, ссылочные шаблоны которого отсутствуют, например если они находятся в недоступном в данный момент местоположении или если ссылочные шаблоны были перемещены, переименованы или удалены, в поле столбца «Статус» диалогового окна «Вставить ссылочный шаблон» отображается сообщение «Путь не найден».
Если ссылочный шаблон не найден, связанные компоненты будут по-прежнему доступны в чертеже со ссылкой на них, однако они не будут обновляться, пока путь к шаблону не будет восстановлен.
- Если имя или местоположение шаблона было изменено, можно изменить путь в диалоговом окне, непосредственно изменив путь в поле столбца «Сохраненный путь» или используя кнопку «Обзор» для повторного выбора шаблона.
- Если путь временно недоступен, связанные компоненты все равно будут присутствовать в чертеже, содержащем ссылку на них, однако они не будут обновляться, пока путь не будет снова доступен.
- Если ссылочный шаблон был удален, связанные компоненты сохраняются в чертеже, содержащем ссылку на них
