Используйте опции на странице Первый подвод и последний отвод, чтобы контролировать:
- Отдельный первый подвод, который отличается от последующих движений подвода.
Эти опции недоступны для траекторий Vortex.
- Отдельный последний отвод, который отличается от предыдущих движений отвода.
Различать первый подвод
Различать первый подвод — Выберите эту опцию, чтобы задать другой первый подвод. Она предлагает ту же функциональность, что и раздел Подводы, но применяется только к первому подводу.
В этом примере используется Подвод и Отвод - Касательная дуга.

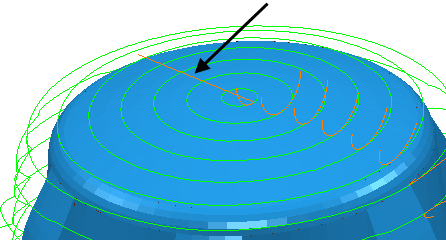

- Различать первый подвод не выбрано:
Первый подвод - Касательная дуга с Расстоянием - 0, Угол - 90 и Радиус - 5.

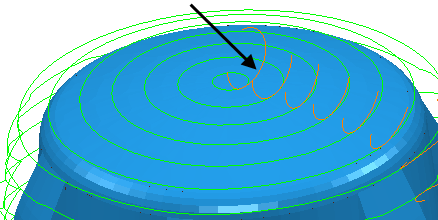

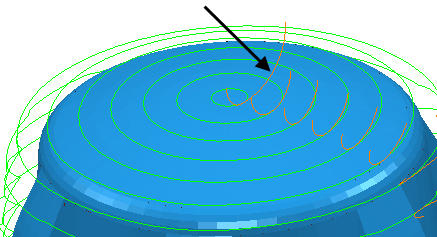

- Различать первый подвод выбрано:
Первый подвод - Наклонно (где наклонное врезание следует траектории).
Тип — выберите тип перемещения для использования в начале траектории.
Линейное движение — Введите расстояние, на которое нужно продлить движение Отличного первого подвода перед началом рабочего хода. Расстояние - это длина линейного касательного перемещения между дугой и режущим участком траектории. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.

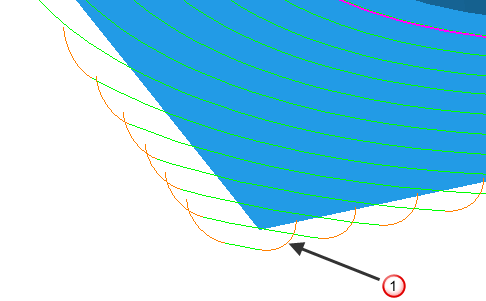

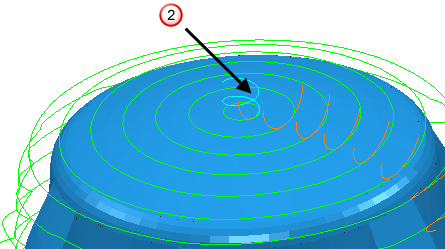

- Расстояние - 0.
Первый подвод - Касательная дуга с Расстоянием - 0, Угол - 90 и Радиус - 5.

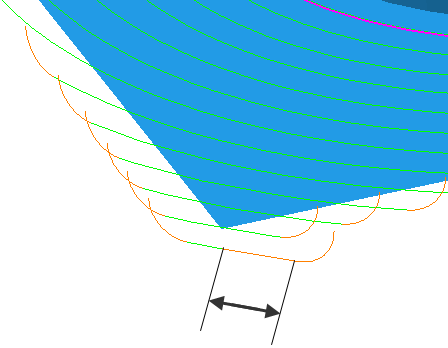

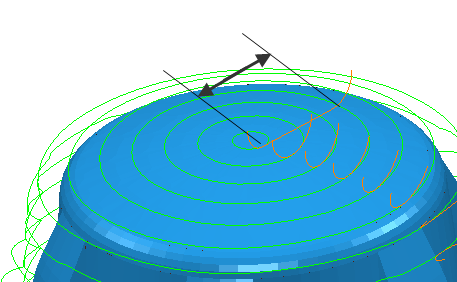

- Расстояние - 10.
Угол — Введите угол Отличного первого подвода относительно первого сегмента траектории. Для дуг - это угол сектора. Для прямых - это ориентация относительно рабочего перемещения. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева, Горизонтальная дуга справа и Прямо.
- Угол — 90
.
Первый подвод - Касательная дуга с Расстоянием - 0, Угол - 90 и Радиус - 5.

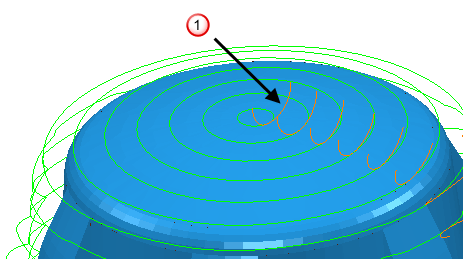

Угол — 180
.

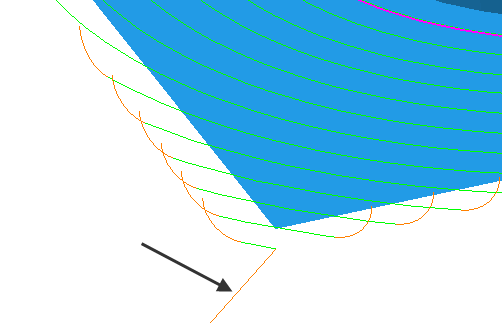

- Для параметров Первый подвод — Прямо и Угол — 0.
- Угол — 90.
Радиус — Введите радиус дугового перемещения Отличного первого подвода. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.

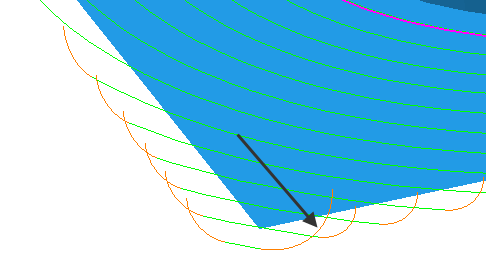

- Радиус - 5.
Первый подвод - Касательная дуга с Расстоянием - 0, Угол - 90 и Радиус - 5.

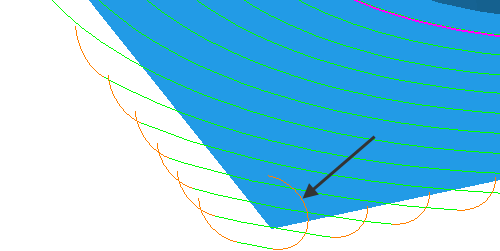

- Радиус - 10.
Длина — Введите длину, на которую нужно продлить Отличный первый подвод перед началом рабочего хода. Этот параметр доступен только для следующих вариантов выбора: Касательный, Горизонтальный и Прямо.
Параметры наклонного врезания — Нажмите, чтобы открыть диалог Параметры первого наклонного врезания, где можно задать, как инструмент наклонно врезается в материал. Это то же самое, что и диалоговое окно Параметры наклонного врезания, за исключением того, что здесь нет вкладки 2й вариант. Он становится доступным, только если для параметра Выбор выбрана опция Наклонно.
Различать последний отвод
Различать последний отвод — Выберите эту опцию, чтобы задать отличающийся последний отвод. Она предлагает ту же функциональность, что и раздел Отводы, но применяется только к последнему отводу.
В этом примере используется Подвод и Отвод - Касательная дуга.
- Различать последний отвод не выбрано:
Последний отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.
- Различать первый подвод выбрано:

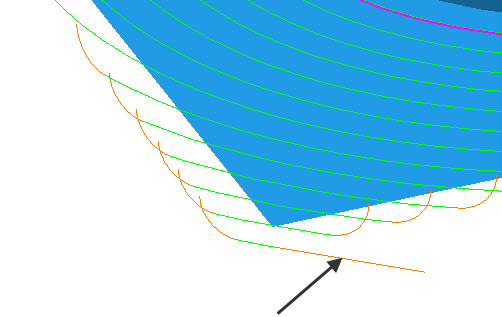

Последний отвод - Прямо с Расстоянием - 20 и Углом - 0.
Тип — выберите тип перемещения для использования в конце траектории.
Линейное движение — Введите расстояние для продления Последнего отвода после окончания последнего режущего хода. Расстояние - это длина линейного касательного перемещения между дугой и режущим участком траектории. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.
- Расстояние - 0.
Последний отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.
- Расстояние - 10.
Угол — Введите угол Отличного последнего отвода относительно последнего сегмента траектории. Для дуг - это угол сектора. Для прямых - это ориентация относительно рабочего перемещения. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева, Горизонтальная дуга справа и Прямо.
- Угол — 90.
Последний отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.

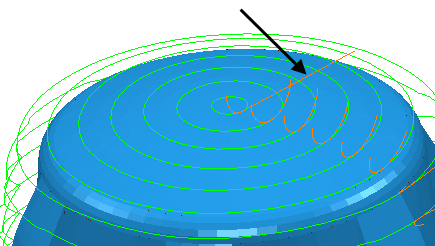

- Угол — 180.
- Для параметров Первый подвод — Прямо и Угол — 0.
- Угол — 90.
Радиус — Введите радиус дугового перемещения Отличного последнего отвода.
- Радиус - 5.
Последний отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.
- Радиус - 10.
Длина — введите длину, на которую нужно продлить перемещение Различать последний отвод после конца рабочего хода. Этот параметр доступен только для следующих вариантов выбора: Касательный, Горизонтальный и Прямо.
Параметры наклонного врезания — Нажмите, чтобы открыть диалог Параметры последнего наклонного отвода, где можно задать, как инструмент наклонно выводится из материала. Это то же самое, что и диалоговое окно Параметры наклонного врезания, за исключением того, что здесь нет вкладки 2й вариант. Он становится доступным, только если для параметра Выбор выбрана опция Наклонно.
Другие опции
— Нажмите, чтобы скопировать значения Различать первый подвод в значения для отличного последнего отвода.
— Нажмите, чтобы скопировать значения Различать последний отвод в значения для отличного первого подвода.
Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял все подводы, отводы и переходы на наличие зарезов.
