Используйте диалог Редактор касательных, чтобы отредактировать касательные выбранных точек в кривой Безье.
Выберите вкладку «Инструменты кривых» > панель «Сегменты» > «Изменить касательные», чтобы открыть диалоговое окно «Редактор касательных». Эта диалог содержит следующее:
- Касательная — Выберите запись в списке, чтобы задать касательную, которую нужно отредактировать, затем нажмите на одну или несколько кнопок, чтобы изменить направление:
- Опция До и После редактирует обе касательные. Это опция по умолчанию.
- До изменяет касательную, подходящую к точке.
- После редактирует касательную после точки.

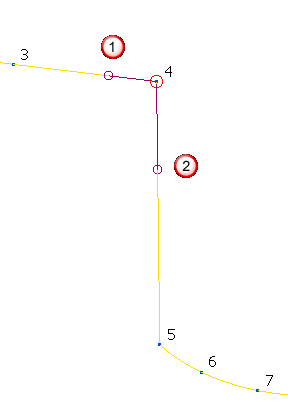

Касательная до
Касательная после
— нажмите, чтобы открыть диалоговое окно Редактор кривых. Используйте этот диалог, чтобы вручную ввести координаты и расположить объекты в графическом окне. Эта опция недоступна, если опция Касательная задана как До и после.
— нажмите, чтобы открыть диалоговое окно Направление, в котором можно редактировать направление объекта.
Азимут/Элевация — нажмите, чтобы открыть диалоговое окно Азимут/Элевация, в котором можно вводить углы азимута и элевации.
Спрямить — Нажмите, чтобы изменить направление касательной, формируя отрезок прямой.

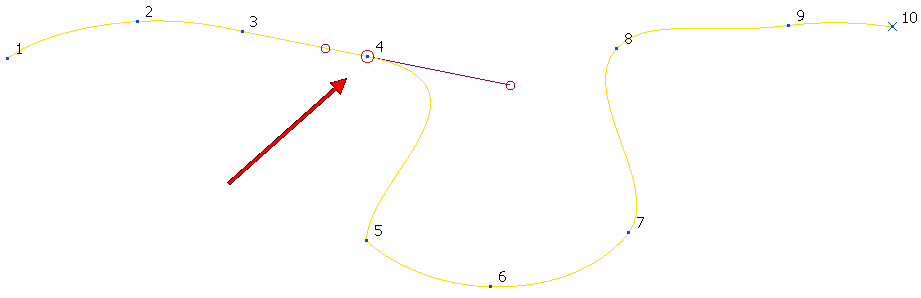

Когда выбрана опция касательной До и После, касательные в точке 4 меняются с этого:

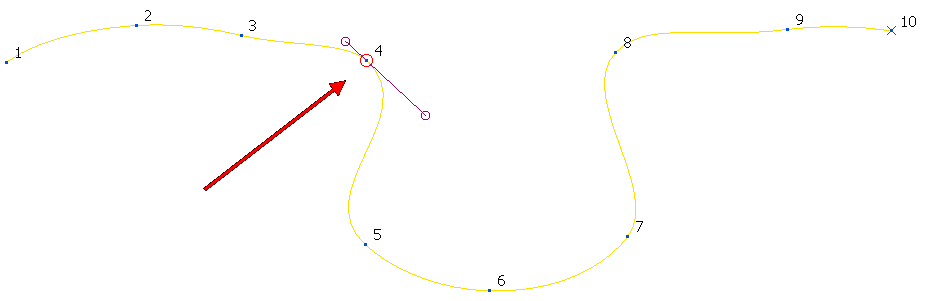

на это:
Выровнять касательные — Нажмите, чтобы выровнять выбранное направление касательной относительно другой касательной в этой точке. Эта опция недоступна, если опция Касательная задана как До и после.
Когда выбрана опция касательной После, касательная в точке 4 меняется с этого:

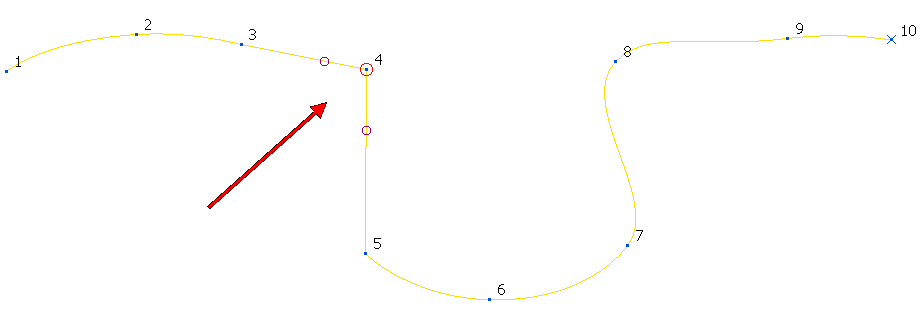

на это:
- Свободный — Нажмите, чтобы освободить направление касательной. Это поддерживает положение точки и вписывает плавную кривую в выбранные точки.
- Длина — Выберите запись в списке, чтобы задать касательную, которую нужно отредактировать, а затем введите значение в поле, чтобы изменить длину этой касательной. Или же используйте опцию для редактирования этого значения:
- Свободный — Нажмите, чтобы освободить длину касательной. Это поддерживает положение точки и вписывает плавную кривую в выбранные точки.
- Масштаб — Отредактируйте длину касательной, отмасштабировав текущее значение, используя слайдер или введя коэффициент масштабирования.
